Пример изготовления подсветки своими руками
Предварительные расчеты
Полосы L ED – распространенный и простой способ освещения аквариума.
Сделайте свое собственное освещение из этого материала.
Светодиодная лента
В качестве первого шага следует рассчитать количество света, необходимого для аквариума. В некоторых случаях формула 5-8 ватт на литр не подходит. В принципе, это работает, но может не подходить для всех источников света. В этом случае лучше следовать следующему методу.
Люмен на квадратный метр – это измерение освещенности (называется люкс). Обычно в аквариуме с параллелепипедом требуется от 6 000 до 10 000 люкс. Каждый школьник знает, как вычислить площадь прямоугольного дна. Умножив полученный результат на количество люкс, можно определить желаемое количество освещения в люменах. Светодиодные ленты и лампочки обычно указываются в этих единицах.
Приблизительный расчет освещенности
- длина аквариума – 0,8 м, ширина 0,4 м;
- требуется получить 8 000 люкс (средняя величина);
- 0,8×0,4×8 000=7 600 люмен.
В паспортах осветительных приборов обычно указываются их характеристики.
Важно добавить, что перед выбором степени освещенности следует учесть, кто обитает в водном пространстве квартиры, поскольку кроме рыбок в аквариум зачастую поселяют различные водоросли. В этом случае подсветка должна быть интенсивной, так как растение – это более светолюбивый живой организм. Расчет можно произвести для любого типа ламп
Расчет можно произвести для любого типа ламп.
Здесь подробно описано, как сделать светильник и что для этого нужно.
Необходимые материалы
- лента из светодиодов;
- блок питания (для ленты длиной 3,5 м мощностью 14,4 Вт/м, подойдёт 60-ваттный);
- герметик;
- гибкий провод;
- паяльник.
Вы можете самостоятельно установить аквариумное освещение L ED. Для этого вам потребуется лишь небольшой опыт работы с электричеством и знание законов физики.
Монтажные работы
Используя инструкции, разрежьте ленту на небольшие куски (разрезать можно только в указанных местах).
Подключите концы лент к источнику питания с помощью паяльника и соедините их проводом.
Нанесите герметик на получившуюся конструкцию, затем приклейте ее к крышке аквариума. При необходимости используйте пресс для обеспечения более надежного соединения.
Когда аквариум высохнет, установите на него крышку и проверьте его работу.
L ED-светильник готов. Мастер, который делает освещение своими руками, экономит семейный бюджет. Нужно только желание и немного терпения.
Итак, выбирая светодиодное освещение аквариума, вы должны иметь определенную цель, которая будет примерно следующей:
- стоит определиться с тем, какие обитатели будут поселены в водное царство для определения освещения аквариума;
- произвести расчет, зная габариты и примерный норматив 0,5–0,8 Вт на литр;
- оценив финансовые возможности, решить, каким образом будет выполнено оборудование: собственноручно, либо подсветка для аквариума будет куплена в готовом виде;
- используя величину мощности светового потока, а также зная форму и размер аквариума, выбрать принцип освещения, то есть решить, будет ли это прожектор, лампа или светодиодная лента;
- вычислить количество светильников, необходимых для комфортного проживания обитателей;
- приобрести материалы;
- сделать освещение из выбранных компонентов или купить готовое оборудование, смонтировать согласно инструкции.

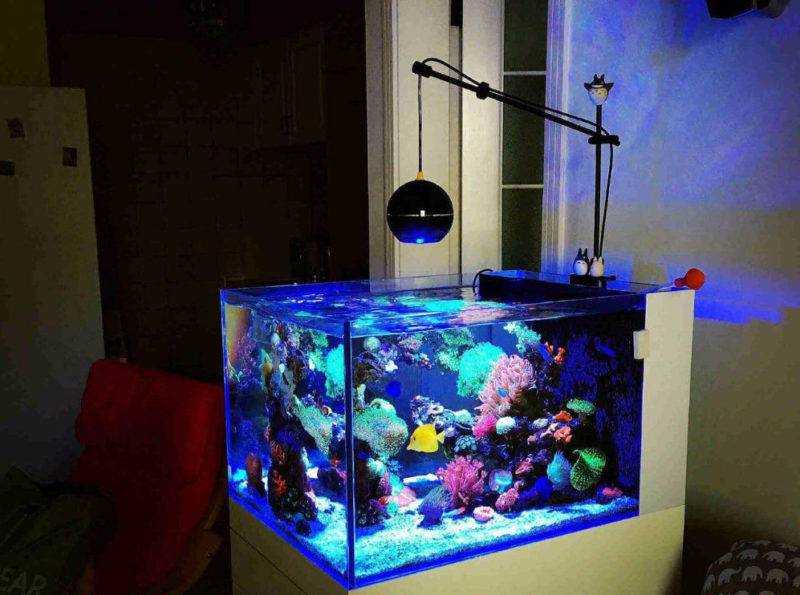

Пример аквариума со светодиодной подсветкой
Различные типы светодиодов обеспечивают разнообразное освещение. При правильном светодиодном освещении в аквариуме все его обитатели будут находиться в наилучших условиях.
В этом поможет представление о различных видах излучения
Чтобы правильно выбрать светодиоды, важно понимать, как они влияют на развитие живых организмов
Выбор светодиодов для аквариума
При выборе типа светильника надо учитывать многие параметры. Это касается размеров аквариума, его типа, требований к световому потоку и способам размещения ламп. Для работы можно использовать ЛЕД ленты, прожекторы или лампы, рассчитав их мощность и количество, учитывая стандарты и требования к организации света для резервуаров различного вида. Например, для травников потребуется яркий свет для фотосинтеза, для некоторых видов рыб необходима суточная смена уровня освещенности.
LED прожекторы
При организации правильного освещения в аквариуме открытого типа можно использовать светодиодные прожекторы. Такие светильники дают очень яркий свет, который с легкостью достает до дна даже в самых глубоких резервуарах. Но для больших голландских аквариумов требуется минимум два-три светильника на 50 Вт каждый. Для обычных резервуаров на 100 литров достаточно двух прожекторов по 25 Вт.
Цвет зависит от назначения светильника – для обычного дневного освещения используются белые лампы, для ночного с имитацией лунного света используются синие прожекторы. Располагать их следует так, что они равномерно освещали всю емкость, не оставляя темных уголков.
LED лампы
Наиболее распространенным вариантом для аквариума являются ЛЕД лампы. Они применяются для небольших аквариумов с емкостью до 50 литров, обеспечивая яркий, стабильный свет, необходимый для рыб и растений. Для больших емкостей лучше выбирать большие панно с несколькими лампами, подвесные системы или светильники, монтируемые на кронштейнах.
Производители предлагаются различные варианты таких светильников, наиболее известными являются системы от Aqualighter, предназначенные для морских или пресноводных аквариумов. Это многофункциональные модели с возможностью изменения цветовой температуры, суточного изменения цвета, предустановленными режимами. Подобные системы можно взять в основу для проектирования собственной системы освещения.
LED ленты
Освещение светодиодной лентой не так давно использовалось только для маленьких аквариумов, но сегодня подобный метод подходит и для больших резервуаров емкостью от 200 литров. Но при выборе следует отдавать предпочтение лентам с большой мощностью, например, SMD 3528 для большого аквариума не подходят. Предпочтение лучше отдавать SMD 5050, SMD 5730 и другим с излучением в 18 Лм для каждого диода. Но при планировании самостоятельно изготовления светильника следует сразу предпочесть систему охлаждения.
Особенности выбора освещения
Выбирая подсветку для аквариумов важно учитывать следующие параметры:
- содержание емкости, вид обитателей и растений в аквариуме;
- учет стандартных параметров (минимальное значение составляет 0,5 Вт на литр);
- выбор светодиодной лампы (уже готовая или собираемая своими руками «с нуля»);
- конструктивное исполнение, что зависит от габаритов и глубины резервуара (прожекторы, линейки, лампы на кронштейнах или подвесах);
- комплект оборудования (контроллеры освещения, таймеры, контроллеры для суточного изменения цвета и спектра);
- особенности эксплуатации (защищенные от влаги или обычных брызг).
Светодиодная подсветка с распылителем воздуха
В продаже имеется большой выбор уже готовых светильников известных брендов. При покупке рекомендуется отдавать предпочтение именно им, так как дешевые китайские не всегда соответствуют заявленным требованиям, а это может привести к заболеванию обитателей аквариума и зарастания его стенок водорослями.
Как выбрать светодиодную ленту для аквариума?
Самоклеющаяся влагозащищенная светодиодная лента 12В представляет из себя длинную гибкую полосу, в которой на плате закреплено определенное количество светодиодов. Конструкция являются абсолютно герметичной, что исключает возможность попадания воды, обеспечивая сохранность прибора при любых условиях использования.
В случае необходимости ленту можно разрезать на фрагменты необходимой длины, а затем соединить концы между собой. Ее можно использовать для подсветки бассейнов, аквариумов, а также фонтанов, чтобы сделать их более привлекательными и хорошо заметными даже в темное время суток. Продается светодиодная самоклеющаяся влагозащищенная лента 12В по доступной цене, что позволяет использовать ее для решения любых поставленных задач. Но покупать нужно не только ленту, но и блок питания к ней, ведь от стандартной розетки она работать не будет. Он также должен соответствовать высокому классу влагозащиты.
Каркас крышки из панели ПВХ
Панели ПВХ это самый популярный материал и для этого есть несколько причин:
достаточная жесткость конструкции
бюджетность
материал легко обрабатывается и режется обычным канцелярским ножом
А еще панель внутри пустотелая, что уменьшает общий вес, который будет находиться сверху аквариума.
Размеры крышки напрямую зависят от объема аквариума. При больших габаритах и ширине ее придется делать из трех составных частей – передняя стенка, середина, задняя стенка. Ну и плюс боковинки.
Все это легко стыкуется и как конструктор собирается между собой на клей. Давайте подробно рассмотрим процесс изготовления варианта для емкостей большого объема.
Для обеспечения лучшей жесткости каркаса рекомендуется использовать сдвоенную панель (просто приклейте одну поверх другой).

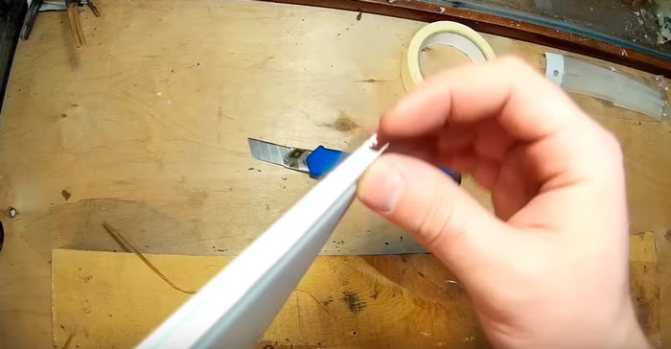

Для того, чтобы крышка одевалась на стекло, по краям ПВХ панели необходимо вырезать П-образный паз. Этим пазом передняя и задняя стороны будут как бы насаживаться на стенки аквариума.
Далее требуется определиться с высотой нашей крышки. Не забывайте, что в нее будет встроена подсветка, которая для некоторых рептилий (черепахи) должна находится строго на определенном расстоянии от воды или островка.
На размеченной высоте должен проходить сгиб. Чтобы его сделать, не повредив наружный слой ПВХ, вырезаете на передней боковинке изнутри канцелярским ножом полоску шириной не менее 1см. Прорезать насквозь не нужно!
Далее сгибаете в этом месте крышку под углом 90 градусов и временно фиксируете ее в таком положении малярным скотчем.
Проверяете угольником прямой угол.

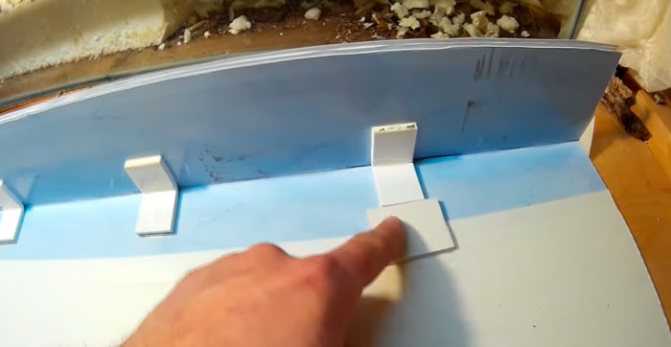

Дабы придать крышке постоянную форму, приклеиваете посередине сгиба маленькие пластиковые уголки. Их делают из жесткого ПВХ пластика (это не та же самая пустотелая панель!).
Для этого пластик продавливают отверткой посредине, прогревают термофеном и аккуратно сгибают под прямым углом.
Можно прикупить и заводские пластиковые уголки. Продаются они в тех же самых строительных магазинах.
Приклеиваете уголки на суперклей в нескольких местах согнутой крышки.
После чего силиконовым клеем или заливным cosmofen-ом обильно проходите прорезанный ранее сгиб.
Им надежно герметизируются любые стыки и прорези.
Он защищает от образования плесени или грибка в этих местах.
Переходим к присоединению средней (прямой) части крышки. Отрезаете ее нужной ширины и склеиваете с ранее согнутой заготовкой.
Для этого по краям двух половинок требуется прорезать в пластике широкие канавки. Смазываете их клеем и заводите половинки друг в дружку.

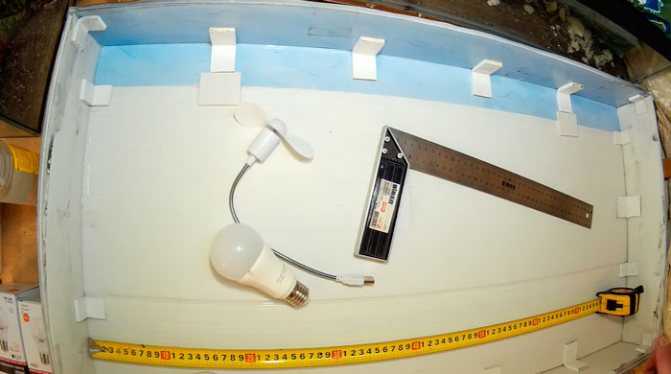

В итоге у вас должна получиться одна единая конструкция. На период высыхания клея фиксируете заготовки скотчем.
Осталось соорудить заднюю стенку. Делается она аналогично передней.
П-образный паз по краю для установки в стекло аквариума
сгиб под углом в 90 градусов сообразно высоте крышки
вклейка центральной части
Для более надежной фиксации средней половинки крышки и создания ребер жесткости, на внутренней стороне приклейте прямоугольные ПВХ вставки.
Габариты светильника
Правило №4
Подбирайте светильники, соответствующие габаритам аквариума.
Недостаточно выбрать правильное количество люмен. Лампа
должна равномерно засвечивать аквариумную площадь.
Гораздо лучше купить продолговатый светильник на всю
длину банки, чем повесить один мощный квадратный прожектор по центру.
При таком расположении обязательно будут недосветы и тени
по краям. Этого нужно избегать.
Даже два равноудаленных прожектора зачастую оказываются
не так хороши, как один продолговатый светильник.
Чем это объясняется? Если провести соответствующие
измерения, то получится, что световой поток от них как бы накладывается друг на
друга посередине.
В итоге здесь получается самая “горячая” точка.
А значит ни о какой равномерности засвета речи уже не
идет.
Существует распространенное заблуждение, что светодиоды
не греются и не выделяют слишком много тепла.
На самом деле все качественные светодиодные лампы имеют
массивные радиаторы, а некоторые даже встроенные вентиляторы для отвода этого “несущественного”
тепла.
Поэтому, если перед вами светильник со слишком тонким slim корпусом,
то вероятность перегорания отдельных светодиодов у него гораздо выше, чем у
аналогичных громоздких вариантов.
Не гонитесь за минимализмом.
Световой день
Однако подобрать правильно мощность и цвет освещения, еще не является залогом успеха. Оказывается нужно учитывать еще третий параметр – продолжительность светового дня.
В естественных для растений условиях он составляет 8-12 часов. Будет недостаток времени освещения, и это все опять скажется на зелени.
Они перестанут накапливать питательные вещества, у них замедлится рост. А если наоборот, сделать его чуть ли не круглосуточным, то появятся водоросли.
Сделать регулировку по времени, можно очень легко через недорогой механический или электронный таймер, включаемый в розетку.
Достаточно подключить все освещение именно через него. Настройки задаются буквально двумя нажатиями кнопок.
Какие итоги можно подвести из всего вышесказанного? Прежде чем рассчитывать освещение в аквариуме, задумайтесь о самих растениях.
Какие виды вы будете держать – светолюбивые или тенелюбивые. В каком количестве? Какого размера ваш аквариум, какова его глубина?
Для разных видов и расчеты будут отличаться. При этом не будет большой разницы какие лампы использовать, люминесцентные или светодиодные. И при тех и при других, рост будет одинаковым.
Конечно прогресс не стоит на месте и светодиодные с каждым днем выигрывают по многим преимуществам:
экономия электроэнергии
компактный и эстетичный внешний вид
возможность диммирования
дополнительная установка Led контроллера, с заданием времени включения и отключения по расписанию
Светодиодное освещение аквариума своими руками
Как сделать свет в аквариуме? Существует несколько вариантов установки ламп. Среди них стационарный светильник или подвесная конструкция. Поскольку светодиоды не нагреваются, эти виды ламп — отличный вариант для тех, кто предпочитает аквариумы с крышкой. В этом случае можно установить прожектора или диоды. Один прожектор не обеспечит нужного освещения, поскольку не пробьет толщу воды; потребуется как минимум два.
Следует помнить об уровне интенсивности освещения. Мощность светодиодов измеряется в люменах. Для аквариума будет достаточно 50-70 Лм/л. Прикреплять прожектора к крышке лучше всего с помощью специальных крепежей или стяжки
Важно скрепить все прозрачным герметиком, чтобы обеспечить изоляцию от влаги
Сколько нужно света? Расчет светодиодного освещения аквариума
Расчет количества светодиодов нужно начать с вычисления его площади. Если у вас глубина аквариума меньше его длины и ширины, можно пренебречь потерями света в толще воды, а расчеты произвести с запасом в 1,3-1,8 раз.
Допустим у нас емкость 1х0,6х0,4м, что даёт нам объём в 240 литров, а площадь освещаемой поверхности в 6000см2 или 0,6м2.
Требуемая освещенность (из справочника):
- Если в аквариуме в основном рыбы – достаточно 3000-6000 Люкс;
- 6000-10000Лк для водорослей и рыб;
- 10000-15000Лк нужно травянистым и ярким растениям.
Точные значения нужной освещенности для конкретных видов рыб/растений, можете найти в современных справочниках аквариумной флоры и фауны.
Китайские светодиоды из нижнего ценового сегмента выдают от 80 до 100Лм/Вт, дорогие светодиоды известных брендом (OSRAM, Philips и т.д.) до 140Лм/Вт.
Напомним, что 1 Люкс = 1 Люмен / 1 м2.
Применим формулу. Выразим световой поток:
Возьмем для примера необходимую освещенность 10000Лк, площадь мы вычислили – 0,6м2.
На распространение света и изменение яркости, с изменением расстояния, влияет закон обратных квадратов. Т.е. с увеличением расстояния в ДВА раза, освещенность упадёт в ЧЕТЫРЕ раза, и это при условии того, что среда прозрачна, не задымлена и не запылена.
6000Лм — необходимый световой поток, при условии прохождения света через чистый воздух, на расстояние 1 метр. У нас же вода — более плотная среда, соответственно световой поток должен быть в несколько раз сильнее. С другой стороны, глубина (расстояние от светильника до дна) почти вдвое меньше расчетной (1м) и световой поток (согласно правилу обратных квадратов) на таком расстоянии будет в 4 раза сильнее. Поэтому эти два показателя друг друга исключают и не влияют на результат.
Теперь нужно выполнить подбор светодиодов для аквариума по спектральному составу. Взгляните на график:
Выбор мощности светодиодов для аквариума
На фотосинтез влияет красный и синий цвета. В качестве основы выберем ленту белого цвета 5730 60шт/м, её световой поток составляет порядка 2000Лм/м, а мощность 14.4Вт/м. Значит нам нужно около 2,5 метров такой ленты, это будет больше чем 5000 Лм. Добавим светодиоды красного и синего цвета 5050 30шт/м по 2 метра каждого цвета. Световой поток каждой около 300 Лм/м, мощность 7Вт/м.
Всего получается 2,5 * 2000 + 4*300 = 6200Лм, чего уже достаточно.
При освещении дискретными светодиодами, методика та же: делите необходимый световой поток на световой поток одного диода и получаете нужно количество дискретных светодиодов.
Мощность блока питания:
Это с приличным запасом в четверть мощности.
Здесь вы можете почитать о расчете блока питания, а тут как его сделать своими руками.
Какую марку светодиодной ленты выбрать для аквариума? Не принципиально, только нужно учитывать важные правила:
- Помните про класс пылевлагозащиты. При погружении ленты в воду — IP68, при установке с внутренней стороны крышки над водой аквариума — IP65;
- копеечные китайские ленты всегда завышают реальные показатели светового потока. Берите их только при ограниченном бюджете и как временное решение;
- отдавайте предпочтение проверенным производителям типа Philips или Osram. Высокая цена компенсируется высокими характеристиками и сроком службы.
Как считать НЕправильно
В сети повсеместно встречается расчет освещенности, исходя из объема аквариума в литрах. Это в корне неверный подход. Цифры Вт/л были получены эмпирическим путем и ранее использовались только для ламп накаливания. Сегодня световой поток светодиодов на порядок сильнее светового потока ламп накаливания, при аналогичных мощностях (Вт).
Например, часто советуют использовать отношение 0,9-1Вт/л. Т.е. при нашем расчетном объеме 240л, нужен источник света мощностью 216-240Вт. А это в 3 раза(!!!) больше необходимого. Будьте внимательны и не допускайте подобную ошибку.
https://youtube.com/watch?v=7FAkztr-q5k
Самый простой вариант подсветок
Подсветка для аквариума своими руками в самом простом виде осуществляется с помощью специальной самоклеящейся ленты со светодиодами. Сперва необходимо обезжирить поверхность крышки емкости. После чего на сухую чистую поверхность нужно зафиксировать светодиодную ленту, предварительно сняв с нее защитный слой. Проводки припаивают или прикручивают согласно полярности, изоляцию можно сделать с помощью силикона.
Для начала работы подсветки, провода с помощью клеммовых колодок необходимо соединить с блоком питания. В качестве него можно использовать любой БП с мощностью 3,7-4,2-5-12В. Это может быть даже старое зарядное устройство для мобильного телефона.
Оборудуя свой аквариум лентой из диодов в качестве подсветки, вы получаете несомненные преимущества:
- Возможность регулировки интенсивности освещения при помощи регулятора;
- Выбор светодиодов разных оттенков;
- Простота установки.
Используя светодиодную ленту, отпадает необходимость устанавливать отражатели для повышения интенсивности свечения, как того требует ламповая система освещения.
Варианты для вдохновения
В качестве корпуса можно использовать профиль любой ширины, такое решение предусматривает монтаж на верхней крышке аквариума. Источник питания в таком случае выводится из корпуса светильника.
Корпусом светильника может являться буквально любой предмет. В данном случае использована дверца от тумбочки, а в качестве крепежной планки пригодился старый квадратный профиль. Такой светильник изготовить сложнее, так как понадобится поработать с металлом.
Если у вас имеются прозрачные пластиковые трубки, то путём несложных манипуляций с герметиком требуется уложить светодиодную ленту вовнутрь. Светильники получаются водонепроницаемые и устанавливаются на присосках внутри аквариума. В одну трубку можно уложить несколько лент.
Светильник может быть подвесным. В такомслучае лучше использовать старый подвесной плафон, который хорошо будет смотреться на кронштейне, установленном в любом удобном месте. В качестве источника света используйте лампу или светодиодную ленту.
Старый душевой шланг тоже неплохо смотрится в паре с пластиковой упаковкой. Немного усилий и светильник готов!
Чем светодиоды лучше галогенных, люминесцентных и ламп накаливания?
До появления светильников нового поколения освещение делали на:
- Люминесцентных лампах;
- галогенных лампах;
- лампах накаливания.
Теперь все сместилось в сторону освещения аквариума светодиодными лампами, почему так? Лампы накаливания и галогенки выделяют много тепла, что вызывает дополнительный нагрев воды, порой избыточный, соответственно требуется отвод тепла. Тепло отводили с помощью принудительного воздушного охлаждения, т.е. кулером (вентилятором). Это вызывало дополнительный шум и затраты.
Освещение аквариума светодиодной лентой выделяет меньше тепла и выдает больше света. Особенно актуально для растений, требующих сильного освещения: от 6000 до 10 000 и более Люкс освещенности. Лампа накаливания на каждый Ватт своей мощности выдаёт от 9 до 20 Люмен.
Давайте сравним классическое и светодиодное освещение аквариума, на примере простейших расчетов мощности и освещенности.
Сравнение типов ламп
1 Люкс = 1 Люмен/м2. То есть чтобы обеспечить аквариум классической формы (глубина меньше его длины) минимальной освещенностью в 6000 Люкс, нужно порядка 400Вт света лампы накаливания. При её КПД менее 10% — получается довольно мощный обогреватель, а не светильник.
У Галогенных ламп световой поток больше, у люминесцентных еще выше, а нагрев воды от них меньше. Но последние содержат пары ртути, что при повреждении лампы, может похоронить всю живность в воде.
Однако светодиодное освещение аквариума, на день написания статьи (конец 2021 года), самое эффективное. Светодиоды обеспечивают 80-140 Лм на каждый Вт своей мощности, что в 5-10 раз эффективнее конкурнетов.
Освещенность в большей степени важна для флоры. Светодиодные лампы в аквариуме обеспечат необходимую освещенность для растений и сэкономят деньги. Вдумайтесь сами, сколько будет стоить работа светильника из ламп накаливания общей мощностью 0,5 кВт, который работает по 5-12 часов в день. Даже использование автоматики не позволит добиться существенной экономии. Свет от светодиодов потребляет от 50 до 150 Ватт, в зависимости от габаритов аквариума.
Led освещение в аквариуме может использоваться как декоративная подсветка, так и как функциональная. Прожекторы и ленты можно разместить в нижних слоях воды, как для подсветки, так и для обеспечения светом растений, расположенных у дна емкости.
Спектр излучения и источники света
Одним из важнейших параметров, влияющих на обменные процессы водных растений, является спектр светового потока, что так же следует учесть при организации света в замкнутой экосистеме. Так как в течение светового дня вода преобразует разные световые лучи, которые способны принимать различные оттенки, оптимальной температурой спектра считается 5000 К, что соответствует светло-зелёным оттенкам спектра. Поэтому при выборе аппаратуры для правильного освещения аквариума специалисты рекомендуют использовать источники света с необходимой мощностью, с широким спектром и цветовой температурой 5600–10 000 К.
Лампы накаливания
Несмотря на низкий коэффициент полезного действия, выделение большого количества тепла при минимальной эффективности, короткий эксплуатационный период, обычные лампы накаливания обладают таким спектром излучения. Он практически полностью совпадает с солнечным, то есть тем, который необходим для растений и иных водных обитателей.
Люминесцентные светильники
Люминесцентные лампы нередко выбираются аквариумистами по нескольким причинам:
- из-за габаритов площади свечения;
- разнообразия модельного ряда;
- отсутствия теплового излучения;
- достаточно продолжительного срока службы.
Однако, в основном, данные приборы не обладают достаточным для нормального освещения аквариумов спектром излучения. Впрочем, индустрией производятся специализированные лампы подобного принципа действия, которые способны обеспечить хорошую освещённость в аквариумах, определённых объёмов.
Металлогалогенные лампы
Металлогалогенные светильники, которые нередко применяют для того, чтобы организовать эффективное освещение в аквариуме, отличаются улучшенными характеристиками:
- высокой мощностью и большим диапазоном;
- светоотдачей, превышающей данный показатель многих современных источников света;
- долгим сроком эксплуатации;
- возможностью создавать световой режим, практически совпадающий с естественным освещением в природных водоёмах, то есть свет, который нужно поддерживать в течение какого-то периода для аквариумных растений и для иных водных форм жизни.
Кроме того, металлогалогенные элементы помогают оборудовать хорошим светом голландский или морской аквариум, создать контрастное освещение, которое поможет стать искусственной экосистеме ярким акцентом интерьера.
Однако тепловое излучение подобного светильника диктует особые условия размещения панели или прожектора, а именно: специальную подвесную конструкцию, что предполагает более тщательного расчета для аквариумов, освещение которых планируется осуществить данными приборами, так как близкое к поверхности воды размещение подобных источников света может быть вредно для растений.
Led-светильники
Сложная технология производства металлогалогенных светильников не позволяет изготовить подобный источник света самостоятельно, в отличие от аппаратуры, оснащённой светодиодами, которую многие аквариумисты конструируют и собирают собственноручно.
Кроме того, предпочтение Led-светильникам отдаётся в силу целого ряда причин:
- экономного расхода электроэнергии;
- функционирование от малого напряжения в сети;
- длительный период эксплуатации.
Светодиодная лента для аквариума использование в подсветке.
Использование в подсветке ленты LED.
Ниже приводиться пошаговая инструкция установки оптимального освещения аквариума.
- Набор инструментов.
- Крышку (коробку) для размещения деталей, готовых узлов.
- Защитное стекло, предохраняющее их от попадания влаги.
- Светодиодную ленту типа 3528 с 60 элементами в одном метре. Б п 12 вольт.
- Паяльник
- сопутствующие материалы
- медный провод.
Технология изготовления.
По длине крышки, согласно разметки на ленте, отрезают четыре сегмента. В каждом 5-сантиметровом модуле находится по 3 шт. светодиодов. Концы зачищают, оголяя от силиконовой плёнки две токонесущие дорожки. Одна из них плюсовая, вторая минус. Такую операцию выполняют со всеми четырьмя отрезками. Подготовлено для пайки семь концов, кроме восьмого, который не задействован по схеме. Сначала соединяют два отрезка в одну ленту, соблюдая индикацию «+» и «-». Проверяют работу подключением к блоку питания, на котором такие же обозначениями полярности. А также выполняют и с двумя другими отрезками. Соединительные провода отмеряют по длине заранее, избегая провиса при установке крышки. Спаяв, четыре отрезка проверяют подключением к б/п. Контролируют соединения проводов. Все контакты защищают изолирующим герметиком. Подготовленная схема из лент готова к монтажу. Её обезжиривают ацетоном, спиртом, растворителем. Потом, клейкой частью сд л прижимают все четыре полосы. По углам крышки фиксируют резиновые упоры, придающие жёсткость конструкции. Они удерживают защитное стекло, которое было предварительно вытерто. Установив его на резиновые упоры, все стыки по периметру заполняют герметиком. Во избежание контакта с корпусом аквариума, на защитное стекло крышки наклеивают такие же кусочки, служащие упором. Готовое устройство проверяют, подключая к блоку питания.
Готовые изделия для самодельных работ.
Из существующего ассортимента в магазинах света или аквариумов подбирают диоды с требуемыми параметрами. RGB ленты, различной мощностью сд, а также монтажные платы STAR (звездочки). Матрицы 10—100 ватт. Линзы, алюминиевые платы, радиаторы разных размеров, источники тока на 300—4500 mA, диммер 2 начиная от 350 mA, непроницаемые и открытые сд л, RGB контроллеры 3. Мягкие провода 1,5 мм. Вентиляторы к персональному компьютеру на 12 в. Гнёзда и разъёмы для монтажа ламп. Необходимые комплектующие, выпускаемые популярными производителями светодиодных изделий: Aquael, Hagen, Juwel, Aqua medic, Dennerie, Sera.
- Адаптер — соединительное устройство.
- Диммер — электронная конструкция, расширяющая функциональность светодиодных ламп.
- RGB контроллер — прибор управления режимом излучения, регулировки света.
Какие трудности могут возникнуть
Благоприятный климат для рыб и растений в домашних условиях создается двумя способами: подогревом внутри аквариума и оборудованием специальных светильников. С первым все достаточно просто, а вот с расчетом нужного освещения и монтажом светильника, тем более если это самодельный вариант, возникают трудности. Условия содержания рыб и растений в аквариуме зависит от их видов и размера аквариума.
Вторая сложность – это правильный монтаж и подключение. Для человека, который хотел бы сделать жизнь домашних рыб комфортней, но не имеет большого опыта работы с электричеством, ему приходится следовать инструкции и стараться не ошибиться. Можно конечно купить нужный прожектор, даже заказать на дом специалистов, но это обходится недешево, для большого аквариума покупка и монтаж может уйти десятки тысяч рублей, а то и больше. Потому рекомендуем сделать самодельный светильник для аквариума.
Третья главная проблема – это вопрос, какие лампы выбрать для продолжения светового дня домашних рыбок. Мы рекомендуем выбирать светодиодные системы.
Длительное по времени освещение аквариума.
Наружное освещение.
Время работы источников света зависит от типа рыб, обитающих в аквариуме. Необходимо создать условия, приближенные к их зоне обитания. Однако, большинство аквариумных рыбок родов из солнечных тропиков. Световой день круглый год там длится половину суток: 12 часов. Следовательно, аквариум необходимо освещать как минимум 8-10 часов в день. Включать и выключать лампы следует по графику.
Контроль упрощает расположение аквариума на солнечной стороне комнаты: подсветку достаточно включать незадолго до сумерек. Если же в помещении темно, то лампы должны работать весь день.
При организации светового режима стоит придерживаться естественного солнечного цикла. В полдень, когда солнце в зените, на 3-4 часа необходимо максимально интенсивное освещение. А по утрам и вечерам свет может быть более мягким, приглушенным. Для создания таких эффектов используются разные контроллеры.
Освещение аквариума
В домашних условиях используют три вида ламп:
- накаливания;
- светодиодные;
- люминесцентные.
Фото-галерея аквариумов со светодиодами:
Освещение играет важную роль в жизнедеятельности пресноводных обитателей аквариума и растений. Оно помогает в насыщении воды кислородом, полезными веществами. Светильники включают при необходимости увеличения светового дня (до 10-12 часов зимой) и количества света.
При избытке света вода начинает цвести, приобретает мутный зеленый оттенок. Водоросли идут в рост, засоряют аквариум, мешают обитателям. Процесс фотосинтеза у них не замедляется при отсутствии или слабом освещении. Они активно поглощают питательные вещества из воды. Это сразу сказывается на пресноводных. Они начинают испытывать кислородное голодание, часто всплывают на поверхность, чтобы подышать, уменьшается интенсивность окраса у ярких представителей.
Некоторые аквариумисты выбирают разноцветную подсветку в качестве декора. Это не приносит пользы для мини-водоема и пресноводных. Фотосинтез растений нарушается, рыбы становятся вялыми.
Самыми пригодными считаются светодиодные лампы. Они равномерно распределяют свет, имеют ряд достоинств.
Как расположить диоды на радиаторе?
Я поступил так. Для равномерного распределения диодов и их свечения разбил леды на группы – первичные кластеры. Для меня таким кластером было 9 ледов: 3 RB, остальных по одному B, CW 10000, CW 20000, DR, G, UV.
Получается надо расположить 10 кластеров (90 моих диодов/9 штук в кластере = 10). Рассчитал размеры сторон кластера: на площади моего радиатора должно расположится 90 ледов т.е. ширина радиатора*длина радиатора= 90 ледов. Стороны моего радиатора соотносятся 700/300 = 2,3. Значит х*2,3х=90. Отсюда 2,3х2 = 90. х2 = 39, х = 6,24. Получается для оптимального теплоотведения на ширину моего радиатора пойдет 6 диодов, а на длину 2,3*6,24 = 15. Получился кластер из 9 ледов это квадрат 3 леда на 3 леда и значит два ряда кластеров по 5 штук.
Преимущества установки светодиодной ленты — выводы
- Считается, что светодиодное освещение оказывает благоприятное воздействие на здоровье и окрас обитателей.
- Вода не перегревается, т.к. светодиоды не вырабатывают тепла.
- Светодиодные светильники (ленты) безопасны и экономичны. Срок службы светодиода составляет 100 часов, а потребление электроэнергии 10 меньше, чем у ламп накаливания.
- Спектральный состав лучей ускоряет рост и развитие растений.
- Светодиодная лента легко монтируется для организации аквариумной подсветки.
Каким должно быть освещение: сколько нужно ламп и какой мощности Видеосоветы от Крутого Аквариумиста
Если не смущает высокая стоимость, рекомендуется использовать светодиодную подсветку и освещение для домашнего водоема.
