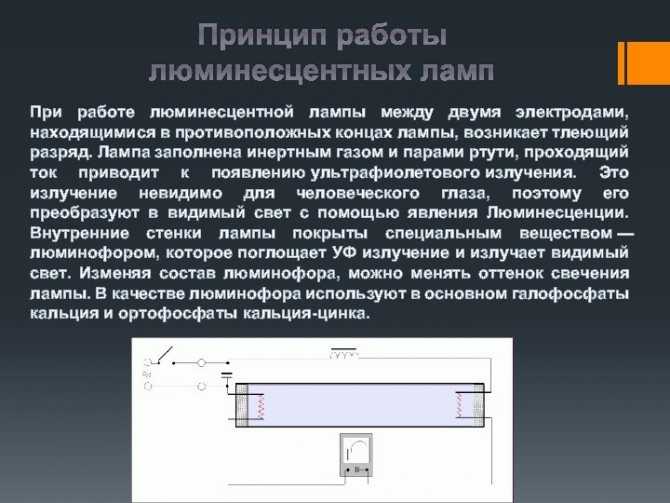

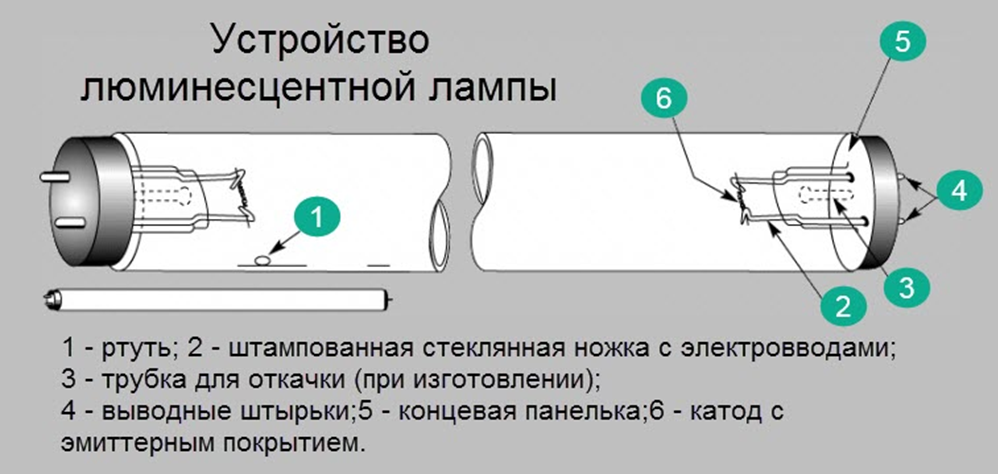

Принцип работы люминесцентной лампы

Виды газоразрядных ламп.

По давлению различают:

• ГРЛ низкого давления
• ГРЛ высокого давления

Газоразрядные лампы низкого давления.

Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.

Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.

Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.

Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.

Газоразрядные лампы высокого давления.

Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.

Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.

Внешний вид лампы ДРЛ

• Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.
• Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).
• Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.

Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.

Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.

Экологические аспекты

В КЛЛ в колбе содержится ртуть, пары которой могут вызвать сильное отравление, особенно при постоянном длительном воздействии. Самый известный пример – Безумный шляпник Льюиса Керрола (при производстве фетровых шляп использовалась ртуть).

В энергосберегающей лампочке жидкой ртути нет, поэтому разбившуюся колбу достаточно собрать в емкость с водой, после чего проветрить помещение. Сквозняк нежелателен, поскольку может разнести пары ртути по всей квартире. В современных светильниках ее меньше 5 мГ. По утверждению производителей, это количество в разбившейся колбе безопасно для здоровья.

Утилизация

Самостоятельно утилизировать сгоревшую КЛЛ невозможно. Дома для этого нет технических условий. Это делают специализированные предприятия, следовательно, КЛЛ необходимо сдавать в пункты приема. Они должны располагаться в ЖЭКах, а также в некоторых магазинах. Предприятия отправляют ртутьсодержащие отходы непосредственно на место утилизации.

КЛЛ является более совершенным источником освещения, чем лампа накаливания. У нее выше энергоэффективность. Их можно интегрировать в светильники старого типа.

Предыдущая
ЛюминесцентныеКак проверить люминесцентную лампу на работоспособность
Следующая
ЛюминесцентныеЧто делать если разбилась люминесцентная лампа

Спасибо, помогло!Не помогло

Достоинства и недостатки КЛЛ

В своё время “экономки” существенно потеснили на рынке лампы накаливания благодаря своим преимуществам. Тем не менее, как и у любой другой технологии, недостатков у них тоже хватает.

Плюсы и минусы КЛЛ

энергопотребление ниже в 5 раз
срок службы выше в 8 раз
возможность производства ламп любой цветовой температуры
в отличие от ламп накаливания, у которых светится тонкая спираль, КЛЛ излучают свет всей поверхностью колбы
ощутимо меньшая температура нагрева источника
отсутствие стробоскопического эффекта на вращающихся элементах оборудования

более высокая стоимость
несовместимость с обычными диммерами
резкое сокращение ресурса из-за частых включений-выключений
задержка при включении
чувствительность к пониженному напряжению в сети (при снижении напряжения на 10% КЛЛ может даже не запуститься)
нагрев электронной “начинки” и связанные с этим ограничения сфер применения
чувствительность к отрицательным температурам воздуха (на морозе могут не включаться)
самопроизвольное вспыхивание в выключенном состоянии (решается несколькими методами)

Лампа люминесцентная и накаливания

Наверное самым существенным недостатком технологии является её невозможность работать без использования ртути. Последняя относится к чрезвычайно опасным веществам. Это означает, что в случае разрушения колбы КЛЛ требуется проведение спецмероприятия, которое называется — демеркуризация.

Почему мигают светодиодные лампы: причины и способы устранения

Некоторые потребители, установив в доме светодиодные лампы, замечают, что их функционирование сопровождается мерцанием. Такое освещение утомляет глаза и вредит зрению в целом. Разобравшись в причинах такого негативного эффекта, можно найти способы его устранения.

Почему мигают светодиодные лампы во включенном состоянии

Известны несколько причин, по которым моргают светодиодные лампы во включенном состоянии. Почему так происходит:

• некорректный монтаж — необходимо проверить все контакты цепи, они должны быть прочными;
• несоответствие мощности адаптера используемой лампе — можно заменить блок питания на новый, соответствующий по мощности;
• значительные скачки напряжения — драйвер может не справиться с перепадами, уровень которых выходит за рамки допустимого;

Светодиодные лампы способны без проблем работать при скачках напряжения

• брак изделия при производстве — необходимо заменить лампочку, так как данная продукция сопровождается гарантией;
• выключатель с подсветкой — не рекомендуется использовать такие выключатели совместно со светодиодным источником света, так как при выключении такого прибора цепь находится в замкнутом состоянии и способствует бликам лампы;
• несоответствие подключения проводов — фаза «ноль» должна выводиться на осветительный прибор, а провод с фазой — на выключатель;
• наличие бытовых электроприборов, создающих высокочастотные помехи;
• истек срок эксплуатации светодиодной лампы.

Но многие сталкиваются еще и с другой проблемой, когда светодиодные лампы светятся после выключения. Почему это происходит можно узнать, ознакомившись с функциональными особенностями led-ламп.

Почему при выключенном свете светодиодные лампы мигают или светятся

Причиной, почему светодиодная лампа горит при выключенном выключателе или периодически мерцает, может служить выключатель со светодиодной подсветкой. Если заменить прибор с подсветкой на обычный выключатель, мигание лампы должно прекратиться.

Спектр различных источников света

Дело в том, что в выключенном состоянии электроустановочный прибор не до конца размыкает цепь: основная подача электричества прекращается, а светодиод подсветки замыкает цепь на себя. Ток, проходящий через диод, заряжает конденсатор драйвера led-лампы, вследствие чего она либо мигает, либо издает тусклый свет.

Еще одной причиной, по которой светодиодная лампа горит при выключенном свете — некачественное изделие. Если вы приобрели светодиодную лампу по низкой цене и производитель ее неизвестен, наверняка в таком приборе установлены маломощные компоненты. В источниках света, предлагаемых ведущими компаниями-изготовителями обычно используют емкие конденсаторы. Конечно, стоимость их высока, но они не мигают даже в паре с выключателем со светодиодной подсветкой.

Почему перегорают светодиодные лампы

Основными причинами выхода из строя светодиодных источников света является плохое качество изделий или внешние воздействия. К последним относят:

значительное превышение питающего напряжения — если имеют место скачки напряжения в электросети, следует отдавать предпочтение моделям, рассчитанным на 240В и более. Можно также прибегнуть к использованию защитных блоков и выпрямителей;

Во избежание проблем лучше всего выбирать продукцию проверенных производителей

• некачественные ламповые патроны — некачественный материал патронов имеет свойство разрушаться при перегреве, контакты окисляются, тем самым создавая еще больший нагрев цоколя светодиодной лампы;
• использование мощных ламп в плафонах закрытого типа, не предусмотренных под применение мощных источников света;
• использование режима частого включения-выключения светодиодных ламп — рабочий ресурс ламп заметно сокращается;
• некорректная схема подключения — при выходе из строя одного светильника неисправность передается другим источникам света в общей цепи;
• некачественное соединение проводов в узловых точках электросети — при соединении рекомендуется использовать клеммы, пайку или другие современные варианты соединений.

С каждым годом цена на светодиодные лампы становится все ниже

Обзор цен

Каждый вид, модель ЭСЛ стоит по-разному. Некоторые примеры:

• ASD Е27 11Вт 3000К. Цоколь диаметром 27 мм, температура 3000К, почти как лампочка накаливания. Форма грушевидная ибо обычной лампочки. Работает до 30000 часов. Мощность – 100 Вт. Цена 50 рублей.
• Gauss Е27 15Вт 4100К. Форма стандартная. Оттенок белый, дневной. Соответствует 120Вт лампы накаливания. Цена 150 рублей.
• Xiaomi Е27 9Вт 6500К. Холодный белый оттенок. Наработанные часы – 96360. Доступно управление со смартфона. Цена 1400 рублей.
• Экономка Е27 20Вт 4000К. Форма спираль. Оттенок света белый, дневной. Цена 114 рублей.
• Camelion Е27 26Вт. Форма спираль. Время работы 5000 часов. Цена 400 рублей.
• Светозар Е27 15Вт 2700К. Срок службы 8000 часов. Цена 100 рублей.

Различия между КЛЛ

Между собой компактные энергосберегающие лампы могут различаться по многим параметрам, таким как:

• цоколь;
• мощность;
• цветовая температура;
• индекс цветопередачи;
• наличие встроенного или внешнего ЭПРА (а иногда и ПРА).

Все эти данные можно найти в маркировке таких световых приборов, и на них стоит остановиться поподробнее.

Различия цоколей компактных люминесцентных ламп

Цоколь

По этому параметру различают очень много подобных световых приборов. Самыми распространенными, конечно же, являются резьбовые. Они маркируются как «E» с цифровым дополнением 14, 27 или 40.

Е40 применяют в основном в промышленном освещении, диаметр резьбы подобного цоколя составляет 40 мм. Такая же резьба применена в лампах ДРЛ и ДНАТ.

Е27 — самый распространенный среди резьбовых. Это лампа под обычный патрон на 27 мм, который установлен в большинстве люстр и светильников.

Ну и самый маленький цоколь Е14 — «миньон». Такие осветительные приборы устанавливаются в небольшие люстры и бра, которые встречаются гораздо реже Е27.

Существуют также и штырьковые цоколи, лампы с которыми чаще всего работают с внешним ЭПРА (либо ПРА). Область применения их в основном в настольных светильниках или потолочных осветительных приборах.

Мощность

По этому параметру различия такие же, как и у ламп накаливания, с той лишь разницей, что показатели его у КЛЛ значительно ниже. Различия по мощности ЛН и энергосберегающих можно увидеть в таблице ниже.

Различия по мощности между КЛЛ и лампой накаливания

Как можно убедиться, потребление электроэнергии компактными люминесцентными лампами значительно ниже, чем лампами накаливания при той же силе светового потока.

Цветовая температура

КЛЛ, в отличие от своего предшественника с нитью накала, может иметь различную температуру цвета, что также является большим преимуществом. Ведь разным людям нравятся различные оттенки освещения.

Температура цвета компактных люминесцентных ламп измеряется в кельвинах и обозначается буквой «К». У КЛЛ она может быть:

• От 2 700 К до 3 300 К — оттенок теплого, мягкого желтого цвета, который наиболее приближен к свечению ЛН. Обычно применяется в кухнях и спальнях.
• От 4 200 К до 5 400 К — обычный белый. Область применения обширна, но наиболее подходит для прихожей.
• От 6 000 К до 6 500 К — холодный белый, с синеватым оттенком. Наиболее подходит для офиса или рабочего кабинета.
• 25 000 К — сиреневый цвет, который подойдет для рекламных вывесок.

Существуют и другие цвета, такие как зеленый или красный, но подобные компактные люминесцентные лампы в быту практически не применяются. Цвет создается путем изменения состава люминофора.

Цветовая температура КЛЛ

Индекс цветопередачи

По этому параметру характеризуется соответствие естественности цвета энергосберегающей лампы с эталоном, максимально приближенным к солнечному. Наибольшее значение — 100 Rа. За наименьшее же принято значение в 0 Rа, что соответствует абсолютно черному. Чем выше данный параметр, тем меньше искажаются цвета предметов, на которые падает свет от лампочки.

У компактных люминесцентных ламп данный показатель в диапазоне 60-98 Ra.

Как можно понять, выбор КЛЛ — дело непростое, и делать его нужно в зависимости от предпочтений, а потому советы здесь не слишком помогут.

Ну а теперь, суммируя всю информацию, необходимо подвести итог по всем достоинствам и недостаткам подобных приборов освещения.

Компактная люминесцентная лампа (КЛЛ) — малогабаритный светильник с люминесцентной техникой работы. У компактного образца принцип работы почти такой же, как и у обычной люминесцентной лампы, а именно: ультрафиолетовое излучение создаётся газоразрядным источником света и с помощью люминофора преобразуется в видимый свет. Благодаря изогнутой форме лампы её габариты существенно уменьшились. Благодаря этому она подходит под большинство светильников

Часто лампы КЛЛ называют энергосберегающими, но это не совсем точно, ведь есть более экономный вариант — галогенные лампы, имеющие светоотдачу выше, чем у люминесцентных, и светодиодные, превосходящие их по сроку службы и экономии электричества.

Цветовая температура

Остановимся подробней на качественном показателе света – цветовой температуре. Человеческий глаз воспринимает источники в диапазоне от 2500 К до 10000К, при этом:

• 2500 – 2800 К ощущаются как очень теплый свет (свечи, открытое пламя);
• 2800 – 3500 К – аналог закатного солнца;
• 3500 – 5000 К – нейтральное освещение (утренний свет);
• 5000 К и выше – холодный дневной свет.

Эксперты по изучению влияния света на человеческий организм рекомендуют для освещения дома выбирать яркий теплый свет, так как он наиболее полезен для зрения, расслабляет и не подавляет выработку меланина, гормона сна.

В магазине и других общественных помещениях используют мощный нейтральный свет, который не искажает цветопередачу. По отзывам потребителей, дневной свет лучше применять для рабочих зон, он бодрит и повышает работоспособность.

Ремонт лампы.

Если перегорела хотя бы одна из спиралей, колбу выбрасываем, если нет, то она рабочая, и не работает схема.
В некоторых случаях, можно восстановить работоспособность лампы со сгоревшей спиралью, замкнув её.Как вариант — замкнуть резистором на 8-10 Oм большой мощности и убрать шунтирующий данную спираль диод, если таковой имеется. Если перегорает предохранитель(иногда он бывает в виде резистора), что обычно случается при пробое конденсатора C3, вероятно неисправными оказываются транзисторы Q1, Q2,как правило, используются транзисторы MJE13003 и резисторы R1, R2, R3,R5. Вместо перегоревшего предохранителя можно установить резистор на несколько Ом.

Перед сборкой в цоколе лампы необходимо просверлить вентиляционные отверстия, чтобы сделать температурный режим работы более мягким. Ряд отверстий вокруг места крепления трубки лампы служит для отвода тепла от самой трубки. Ряд отверстий ближе к металлической части цоколя служит для отвода тепла от компонентов балласта. Так-же можно сделать ещё один ряд отверстий — посередине, большего диаметра.
Данная модернизация энергосберегающей лампы поможет существенно продлить срок её службы. Не стоит устанавливать модернизированную лампу в места повышенной влажности (например, ванную комнату).
Наиболее благоприятные условия для работы энергосберегающих лампочек — в открытом виде, либо — широком плафоне или плафоне с вентиляцией, цоколем вверх.

Виды энергосберегающих ламп

К энергосберегающим бытовым лампам, как правило, относят люминесцентные приборы освещения. В большинстве случаев это компактные модели, оснащенные резьбовым цоколем Е27, Е14 и Е40 и характеризующиеся мощностью от 7 ватт и выше. Все виды светильников, попадающие в эту категорию, разделяются по двум основным признакам:

1. Типу цоколя.
2. Температуре цвета.

По типу фиксирующего в корпусе фонаря или люстры элемента энергосберегающие лампы подразделяются на резьбовые и штырьковые. Первые наиболее распространены в бытовых условиях и различаются по диаметру (14, 27, 40 мм и т. д.). В основном это изделия таких фирм, как Delux, Osram, Космос и др.

Для специфического вида светильников применяют двух- и четырехштырьковые энергосберегающие лампы. Они маркируются буквой D или G и цифровым значением. Основная сфера их применения – мощные схемы освещения в специфических условиях эксплуатации, например, для освещения стадиона.

По параметру температуры свечения энергосберегающие лампы работают в трех основных сегментах спектра:

1. 2700К – тепло-белый. Отличается желтоватым оттенком, схожим с обычной лампой-накала.
2. 4200К – естественно-белый. Прозрачный дневной свет. Является наиболее комфортным для зрительного восприятия.
3. 6400К – холодно-белый. С примесью голубоватого свечения. Применяется в основном на мощных промышленных схемах подсветки.

Кроме того, существует градация энергосберегающих ламп по форме самой колбы – трубчатые, прямые, спиралеобразные, грушевидные, шарообразные, U-образные и другие. В маркировке таких моделей обязательно указывается диаметр трубки. Например, у Т12 поперечник соответствует значению в 38 мм.

Отличительные особенности люминесцентных ламп от обычных ламп накаливания

Люминесцентные лампы не зря называют энергосберегающими, так как их применение позволяет снизить энергопотребление на 20 – 25 %. Их спектр излучения более соответствует естественному дневному свету. В зависимости от состава применяемого люминофора можно изготавливать лампы с разным оттенком свечения, как более тёплых тонов, так и холодных. Следует отметить, что люминесцентные лампы более долговечны, чем лампы накаливания. Конечно, многое зависит от качества конструкции и технологии изготовления.

Как происходит зажигание

Падающее на динистор напряжение приводит к формированию импульса, поступающего на транзистор и приводящего к открытию элемента. Как только запуск будет выполнен, цепь блокируется диодным мостом. В момент открытия транзистора происходит зарядка конденсатора, предотвращающего повторное открытие динистора.

Транзистор оказывает действие на трансформатор из ферритового кольца с тремя обмотками в несколько рядов. Через резонансный контур и конденсатор подается напряжение на нити.

Как только появляется свечение в трубке, оно характеризуется резонансной частотой, определяемой емкостным конденсатором. При зажигании напряжение достигает 600 В (в момент запуска значение в 4–5 раз выше среднего), поэтому необходимо следить за целостностью и герметичностью колбы. Если это игнорировать, то транзисторы будут повреждены.

Когда газ в колбе полностью ионизируется, происходит шунтирование конденсатора с наибольшей емкостью. Снижается частота, управление переходит ко второму конденсатору. Уменьшается напряжение до значения, достаточного для поддержания свечения лампы. Катод и анод меняются местами, что гарантирует бесперебойное функционирование электронной схемы и при необходимости упрощает ремонт.

Схемы, устройство и работа энергосберегающих ламп

Рейтинг:   / 1

Share

Класс!

Поделиться

Компактные энергосберегающие лампы работают так же, как и обычные люминесцентные лампы с тем же принципом преобразования электрической энергии в световую. Трубка имеет на концах два электрода, которые нагреваются до 900-1000 градусов и испускают множество электронов, ускоряемых приложенным напряжением, которые сталкиваются с атомами аргона и ртути. Возникающая низкотемпературная плазма в парах ртути преобразуется в ультрафиолетовое излучение. Внутренняя поверхность трубки покрыта люминофором, преобразующим ультрафиолетовое излучение в видимый свет. К электродам подводится переменное напряжение, поэтому их функция постоянно меняется: они становятся то анодом, то катодом. Генератор подводимого к электродам напряжения работает на частоте в десятки килогерц, поэтому энергосберегающие лампы, по сравнению с обычными люминесцентными лампами, не мерцают.

Разберём работу энергосберегающей лампы на примере наиболее распространённой схемы (лампа мощностью 11Вт).

Схема состоит из цепей питания, которые включают помехозащищающий дроссель L2, предохранитель F1, диодный мост, состоящий из четырёх диодов 1N4007 и фильтрующий конденсатор C4. Схема запуска состоит из элементов D1, C2, R6 и динистора. D2, D3, R1 и R3 выполняют защитные функции. Иногда эти диоды не устанавливают в целях экономии.

При включении лампы, R6, C2 и динистор формируют импульс, подающийся на базу транзистора Q2, приводящий к его открытию. После запуска эта часть схемы блокируется диодом D1. После каждого открытия транзистора Q2, конденсатор C2 разряжен. Это предотвращает повторное открытие динистора. Транзисторы возбуждают трансформатор TR1, который состоит из ферритового колечка с тремя обмотками в несколько витков. На нити поступает напряжение через конденсатор C3 с повышающего резонансного контура L1, TR1, C3 и C6. Трубка загорается на резонансной частоте, определяемой конденсатором C3, потому что его ёмкость намного меньше, чем ёмкость C6. В этот момент напряжение на конденсаторе C3 достигает порядка 600В. Во время запуска пиковые значения токов превышают нормальные в 3-5 раз, поэтому если колба лампы повреждена, существует риск повреждения транзисторов.

Когда газ в трубке ионизирован, C3 практически шунтируется, благодаря чему частота понижается и генератор управляется только конденсатором C6 и генерирует меньшее напряжение, но, тем не менее, достаточное для поддержания свечения лампы.

Когда лампа зажглась, первый транзистор открывается, что приводит к насыщению сердечника TR1. Обратная связь на базу приводит к закрытию транзистора. Затем открывается второй транзистор, возбуждаемый противоположно подключенной обмоткой TR1 и процесс повторяется.

 Неисправности энергосберегающих ламп

Конденсатор C3 часто выходит из строя. Как правило, это бывает в лампах, в которых используются дешёвые компоненты, расчитанные на низкое напряжение. Когда лампа перестаёт зажигаться, появляется риск выхода из строя тназисторов Q1 и Q2 и вследствие этого – R1, R2, R3 и R5. При запуске лампы генератор часто оказывается перегружен и транзисторы часто не выдерживают перегрева. Если колба лампы выходит из строя, электроника обычно тоже ломается. Если колба уже старая, одна из спиралей может перегореть и лампа перестанет работать. Электроника в таких случаях, как правило, остаётся целой.

Иногда колба лампы может быть повреждена из-за деформации, перегрева, разницы температур. Чаще всего лампы перегорают в момент включения.

 Ремонт

Ремонт обычно заключается в замене пробитого конденсатора C3. Если перегорает предохранитель (иногда он бывает в виде резистора), вероятно неисправными оказываются транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Вместо перегоревшего предохранителя можно установить резистор на несколько Ом. Неисправностей может быть сразу несколько. Например, при пробое конденсатора, могут перегреться и сгореть транзисторы. Как правило, используются транзисторы MJE13003.

Для того, чтобы сделать режим работы лампы более мягким, энергосберегающую лампу можно модернизировать.

 Устройство лампы

Лампа обычно состоит из двух частей. Верхняя часть имеет отверстия, в которые вставляется трубка. Вторая часть – больше по размерам, в ней находится печатная плата с деталями, к которой идут выводы от трубки. От верхней части платы идут провода к цоколю лампы. Обе части лампы имеют защёлки, иногда они приклеиваются. Чтобы разобрать лампу, нужно пройтись небольшой отвёрткой по месту соединения частей.

Схемы энергосберегающих ламп, как правило, очень похожи.

Схема энергосберегающей лампы Osram

Схема энергосберегающей лампы Philips

Составляющие схемы

Энергосберегающие лампы, создающие внутри помещения атмосферу дневного света, работают благодаря следующему строению. Помимо цоколя и колбы присутствует корпус, под которым скрывается электронная схема энергосберегающей лампы, она называется ЭПРА – электронный пускорегулирующий аппарат. На сегодняшний день он является наиболее надежным элементом для люминесцентных ламп, от его качества напрямую зависит ее долговечность. Подробная анатомия с описанием функций каждого элемента такова:

• пусковой конденсатор – обеспечивает непосредственный старт лампы;
• фильтры – поглощают радио- и прочие помехи, проникающие в схему вместе с электрическим током (предназначены для снижения мерцания и прочих сбоев в постоянной работе);
• емкостный фильтр – отдельный фильтр, которые нейтрализует и сглаживает остаточные пульсации от выпрямления переменного тока (предназначен для устранения мерцания и обеспечения подачи в схему более стабильного тока, что значительно продлевает эксплуатационный срок лампы);
• токоограничивающий дроссель – защищает электронную схему от чрезмерного тока, поддерживая его силу на постоянном уровне;
• биполярные транзисторы;
• плавковый предохранитель – предотвращает выход из строя и воспламенение электронной схемы при резком повышении напряжения в сети 220 В.

Обратите внимание! Устройство энергосберегающих ламп аналогично, что на 15 Вт, что на 100 – 105 Вт и более. Промышленный 150-ваттный светильник имеет устойчивые к перепаду напряжения элементы, там может стоять более энергоэффективный пусковой механизм, компенсирующий большую мощность ЭСЛ

Отличия люминесцентных ЭСЛ от ламп накаливания

• У люминесцентных свечение люминофора значительно превосходит накал спирали вольфрама, поэтому при аналогичной мощности экономки будут светить гораздо ярче.
• Почему лампы накаливания так греются? Их КПД очень малое, более 90% электроэнергии уходят на разогрев и поддержание накала вольфрамовой нити.
• За счет возможности регулирования состава люминофора выбирают цвет свечения наиболее комфортный для человеческого глаза.
• Из-за используемых веществ люминесцентные модели превосходят по сроку службы лампы накаливания почти в 20 раз.
• Минимальная теплоотдача в экономках позволяет устанавливать их в компактные настольные светильники, декоративную подсветку и торшеры, для таких целей подойдут лампочки на 11 Вт, а также мощные на 20, 24 и 25 Вт. Их подключают даже от зарядного устройства или аккумулятора.
• Максимальная яркость в лампах накаливания и светодиодных вариантах достигается сразу, а в экономках разогрев паров ртути может занять от 1 до 3 минут.
• На морозе интенсивность свечения люминофора снижается почти в 2 раза.
• Люминесцентные лампы не приспособлены к работе в помещениях, где часто пользуются выключателем, это грозит выходом из строя пускового конденсатора, и лампа может сгореть.
• ЭСЛ не работают в схеме с диммерами, при падении напряжения они выключаются.
