Как сделать индикацию наличия сетевого напряжения

Индикатор для микросхем – логический пробник

Научившись создавать простейший пробник электрика своими руками, на основе LED также можно сделать простой логический пробник, который поможет отыскать неисправности в цифровых устройствах.

Логические пробники появились на заре вычислительной техники. При помощи них специалисты анализировали логические уровни на входах и выходах цифровых микросхем. Высокому уровню (напряжению) на выходе логического элемента присваивается значение логической «единицы», а низкому уровню – логического «нуля». Сопоставляя уровни на входе и выходе цифровой микросхемы, можно судить о ее исправности.

Для индикации «0» или «1» достаточно двух светодиодов. Поэтому светодиодные логические пробники имеют простую конструкцию. Для сборки простейшего логического пробника понадобятся:

• 2 транзистора VT1 и VT2 n-p-n структуры;
• 2 светоизлучающих диода;
• несколько резисторов.

На транзисторах собирают 2 усилительных каскада с общим эмиттером. Усилительные каскады должны иметь непосредственную связь. В цепь коллектора транзисторов включают светодиоды красного и зеленого цвета.

Логический пробник работает следующим образом:

1. При подаче логической единицы на вход пробника открывается транзистор VT1 и загорается красный светодиод. При этом VT2 оказывается запертым и зеленый светодиод не горит.
2. При подаче на вход логического нуля VT1 запирается, при этом открывается транзистор VT2 и загорается зеленый LED.

Если на выходе проверяемого устройства с большой скоростью чередуются логические «0» и «1», то визуально будет казаться, что оба светодиода горят одновременно.

Рассмотренный пробник можно применять для проверки устройств, собранных как на микросхемах ТТЛ логики, так и на КМОП-микросхемах. При использовании прибора его питают от проверяемой схемы.

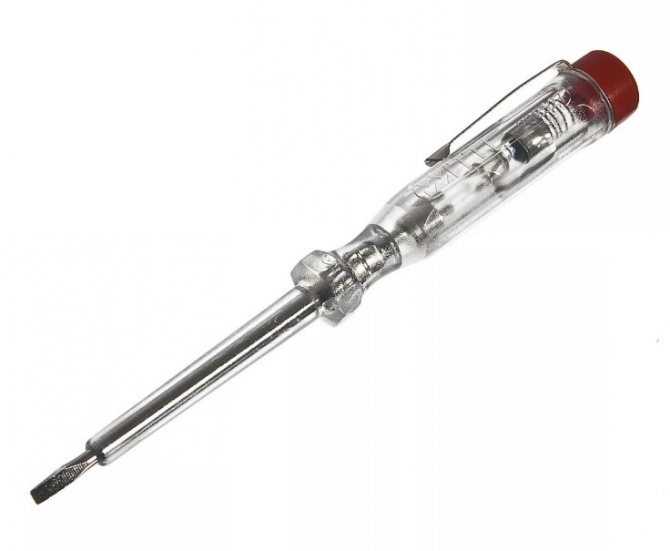

Что такое индикаторная отвертка?

Это инструмент, предназначенный для обнаружения напряжения в электросети, в том числе скрытой. Внешне модель может выглядеть как обычная плоская отвертка с прозрачной ручкой или же иметь другой вид. Однако щуп в виде плоской биты обязателен – именно им проверяют контакты.

Обязательна также изоляция ручки – металлическая часть прибора не должна соприкасаться с незащищенной кожей человека, а любые металлические детали на ручке не должны иметь прямого контакта со щупом.

Выпускают изделия контактного и бесконтактного вида, с разными вариантами подачи сигнала – светового, звукового, в виде информации на цифровой дисплей – а также с дополнительными функциями.

Простые

В корпус установлена рабочая электрическая схема, со стандартным набором элементов: транзистор, резистор, индикатор — неоновые лампочки. Нулевая фаза — человек, который замыкает контактную пластину. Инструмент не функционален — определяет напряжение на проводе, но часто не срабатывает при напряжении в сети меньше 60 Вольт. Не подходит для поиска обрыва сети.

Универсальные

Портативные устройства с широкими возможностями. Инструментом этого типа выполняют тестирование контактным и бесконтактным способом, определяют обрыв, короткое замыкание с помощью «прозвона» сетей, в этом помогает световое и звуковое оповещение. Универсальные пробники используют при ремонте или настройке электронных приборов, транспорта, предназначены для работы с постоянным и переменным током. Работает тестер на батарейке, за зарядом которой следят. Если аккумулятор потеряет заряд, работать универсальная отвертка не будет.

Тип индикаторной отвертки выбирают в зависимости от предполагаемых работ. Для использования в быту достаточно простой модели, а для работы с электронными приборами выбирают универсальное устройство.

Способ применения индикаторной отвертки

• Бесконтактный – для сети с напряжением до 600 В. Жалом проводят вдоль провода или электроприбора, требующего проверки. При наличии напряжения также будет загораться лампочка. Таким способом удобно отслеживать разрывы в цепи.
• Контактный – индикаторная отвертка используется в сетях до 250 В. Удерживая палец на сенсоре, жалом пробника прикасаются к месту, которое необходимо проверить. Если напряжение есть, загорится индикаторная лампочка.

Самодельные устройства

Индикатор напряжения является обязательным атрибутом в работе электрика. А что делать, когда в наличии не оказалось заводского тестера и необходимо проверить наличие напряжения в сети? Можно сделать пробник своими руками. Перед тем, как сделать индикатор напряжения, нужно еще раз повторить его схему. Контактное жало индикатора подключено к резистору, он нужен чтобы ограничивать ток, протекающий через тело человека, до безопасной величины, тот, в свою очередь, к неоновой лампочке, а она подключена к контактной пластине, которую замыкают пальцем во время работы.

В качестве элемента сопротивления для большей безопасности (чтобы избежать электрического удара при работе с высоким напряжением) рекомендуется применить или один резистор на 1 МОм или если такого нет, два резистора с номинальной величиной для каждого не менее 500 кОм, которые соединяются последовательно. В качестве светового элемента можно использовать любую газоразрядную индикаторную лампу, допускается даже использование неоновой лампы от стартера, который работает в комплекте с люминесцентными лампами-трубками.

Жалом может служить кусочек тонкой стальной проволоки или спицы. Для замыкающего контакта на рукоятке подойдет любая тонкая металлическая пластинка. Все эти элементы соединяются (спаиваются) в последовательности, описанной выше. Например, прозрачная авторучка или фломастер с тонкими стенками (можно прорезать отверстие в корпусе под лампу, если он непрозрачный). Зная, как работает индикаторная отвертка, вполне возможно сделать ее самому.

Если же проверить электрическую цепь на наличие напряжения нужно срочно, и нет времени возиться с паяльником и сложной конструкцией, можно применить еще более простой способ. Для него понадобится только лампочка от стартера и достаточно высокоомный резистор. К одному из контактов лампы прикручивается резистор и самодельный индикатор напряжения готов!

Достаточно лишь взяться за контакт резистора (другим контактом он прикручен к лампе), а свободный контакт лампы выступит в качестве жала данной самоделки. Им нужно дотронуться до проверяемого кабеля. Если провод находится под напряжением, лампочка загорится. Данный пробник подойдет в качестве временного средства, когда под рукой не окажется магазинного тестера.

Указатели напряжения до 1000 В. Испытание средств защиты

admin

1. Для проверки наличия или отсутствия напряжения в электроустановках до 1000 В применяются указатели двух типов:

– двухполюсные – работающие при протекании активного тока;

– однополюсные – работающие при емкостном токе.

2. Двухполюсные указатели предназначены для электроустановок переменного и постоянного тока, а однополюсные – для электроустановок переменного тока.

3. Двухполюсные указатели состоят из двух корпусов, содержащих элементы электрической схемы. Элементы электрической схемы соединяются между собой гибким проводом, не теряющим эластичности при отрицательных температурах, длиной не менее 1 м. В местах вводов в корпуса соединительный провод имеет амортизационные втулки или утолщенную изоляцию.

4. Электрическая схема двухполюсного указателя с визуальной индикацией может содержать прибор стрелочного типа или цифровую знакосинтезирующую систему (с малогабаритным источником питания индицирующей шкалы). Указатели этого типа могут применяться на напряжение от 0 до 1000 В.

5. Электрическая схема однополюсного указателя напряжения должна содержать элемент индикации с добавочным резистором, контакт – наконечник и контакт на торцевой (боковой) части корпуса, с которым соприкасается рука оператора.

6. Длина неизолированной части контактов – наконечников не должна превышать 5 мм. Контакты-наконечники должны быть жестко закреплены и не должны перемещаться вдоль оси.

7. Эксплутационные испытания указателей напряжения до 1000 В заключаются в определении напряжения индикации, проверке схемы повышенным напряжением, измерении тока, протекающего через указатель при наибольшем рабочем напряжении, испытании изоляции повышенным напряжением.

8. Для проверки напряжения индикации у двухполюсного указателя напряжение от испытательной установки прикладывается к контактам – наконечникам, у однополюсного – к контакту – наконечнику и контакту на торцевой (боковой) части корпуса.

9. Напряжение индикации указателей напряжения до 1000 В должно быть не выше 50 В.

10. Для проверки схемы у двухполюсного указателя напряжение от испытательной установки прикладывают к контактам – наконечникам, у однополюсного указателя – к контакту – наконечнику и контакту на торцевой (боковой) части в соответствии со схемами рис 1.

11. Испытательное напряжение при проверке схемы должно превышать наибольшее значение рабочего напряжения не менее чем на 10%. Продолжительность испытания – 1 минута.

12. Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, не должно превышать:

– 0,6 мА для однополюсного указателя напряжения;

– 10 мА для двухполюсного указателя напряжения с элементами, обеспечивающими визуальную или визуально – акустическую индикацию сигнала;

– для указателей напряжения с лампой накаливания до 10 Вт напряжением 220 В значение тока определяется мощностью лампы.

13. Значение тока измеряется с помощью амперметра, включенного последовательно с указателем в соответствии со схемой рис. 2.

14. Для испытания изоляции указателей напряжения повышенным напряжением у двухполюсных указателей оба изолирующих корпуса обертываются фольгой, а соединительный провод опускается в заземленный сосуд так, чтобы вода закрывала провод, не доходя до рукоятки на 9 – 10 мм. Один провод от испытательной установки присоединяют к контактам – наконечникам, второй, заземленный, – к фольге и опускают его в воду в соответствии с рис. 3.

15. У однополюсных указателей напряжения изолирующий корпус по всей длине до ограничительного упора обертывают фольгой. Между фольгой и контактом на торцевой части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяется к контакту – наконечнику, второй, заземленный, – к фольге.

16. Изоляция указателей напряжения до 500 В должна выдерживать напряжение 1 кВ, а указателей напряжения выше 500 В – 2 кВ. Продолжительность испытания – 1 минута.

17. В эксплуатации механические испытания указателей не проводят.

Рис.1. Схемы испытания однополюсного указателя напряжения до 1 кВ

Рис.2. Схемы испытания двухполюсного указателя напряжения до 1 кВ

Рис.3. Схемы испытания изоляции двухполюсного указателя напряжения до 1 кВ

Рубрика Документация, Инструкции Метки: Испытания, СИЗ, Указатель напряжения

Другие варианты подключения

В предыдущих схемах защитный диод был включен встречно-параллельно, однако его можно разместить и так:

Это вторая схема включения светодиодов на 220 вольт без драйвера. В этой схеме ток через резистор будет в 2 раза меньше, чем в первом варианте. А, следовательно, на нем будет выделяться в 4 раза меньше мощности. Это несомненный плюс.

Но есть и минус: к защитному диоду прикладывается полное (амплитудное) напряжение сети, поэтому любой диод здесь не прокатит. Придется подобрать что-нибудь с обратным напряжением 400 В и выше. Но в наши дни это вообще не проблема. Отлично подойдет, например, вездесущий диод на 1000 вольт — 1N4007 (КД258).

Не смотря на распространенное заблуждение, в отрицательные полупериоды сетевого напряжения, светодиод все-таки будет находиться в состоянии электрического пробоя. Но благодаря тому, что сопротивление обратносмещенного p-n-перехода защитного диода очень велико, ток пробоя будет недостаточен для вывода светодиода из строя.

Внимание! Все простейшие схемы подключения светодиодов в 220 вольт имеют непосредственную гальваническую связь с сетью, поэтому прикосновение к ЛЮБОЙ точке схемы — ЧРЕЗВЫЧАЙНО ОПАСНО!

Для уменьшения величины тока прикосновения нужно располовинить резистор на две части, чтобы получилось как показано на картинках:

Благодаря такому решению, даже поменяв местами фазу и ноль, ток через человека на «землю» (при случайном прикосновении) никак не сможет превысить 220/12000=0.018А. А это уже не так опасно.

Светодиодный индикатор фаз: схема и обзор моделей. Как сделать индикатор фаз своими руками

При установке розетки или выключателя в квартире необходимо иметь под рукой фазовый индикатор. Указанные устройства между собой отличаются по мощности генератора. Также у моделей имеется своя частота и пороговое сопротивление. На рынке представлено довольно много фазовых индикаторов.

Производятся они с двумя, тремя зажимами

Скважность импульсов у моделей не превышает 90 %

При выборе модификации важно обращать внимание на класс защиты. Для того чтобы больше узнать о фазовых индикаторах, необходимо рассмотреть схему прибора

Схема фазового индикатора включает в себя проводной генератор

Для определения напряжения имеется демпфер. Датчики в устройствах устанавливаются с различной приводимостью. У некоторых элементов светодиод используется с усилителем. Если рассматривать модификации с дисплеем, то у них установлен микроконтроллер. Для защиты устройства от перегрузок используются конденсаторы оперативного или импульсного типа

Схема фазового индикатора включает в себя проводной генератор. Для определения напряжения имеется демпфер. Датчики в устройствах устанавливаются с различной приводимостью. У некоторых элементов светодиод используется с усилителем. Если рассматривать модификации с дисплеем, то у них установлен микроконтроллер. Для защиты устройства от перегрузок используются конденсаторы оперативного или импульсного типа.

Самодельная модификация

При необходимости светодиодный индикатор фазы можно сделать самостоятельно. В первую очередь для этого подбирается качественный проводной генератор. Показатель выходного напряжения у него должен составлять не менее 12 В. Также для сборки устройства потребуется демпфер. На рынке представлены различные типы, и по чувствительности они довольно сильно отличаются. Если рассматривать простую модель, то элемент целесообразнее подбирать с резистором. Микроконтроллер для фазового индикатора потребуется многоканально типа. В конце работы фиксируется светодиод, а также зажимы.

Мнение об устройствах Extech DV30

Указанный индикатор фаз (световой) очень простой в использовании. Всего у него имеется три зажима. В данном случае генератор установлен на 3 А. Если верить специалистам, то конденсаторы используются высокого качества. Всего у модели предусмотрено два датчика. Таким образом, скорость определения фазы очень высокая. Допустимый уровень влажности равняется только 33 %.

Конденсатор в устройстве установлен емкостного типа. Рабочая частота фазового датчика равняется 500 Гц. В свою очередь пороговое сопротивление составляет 20 Ом. Для работы с силовыми щитками модель не подходит. Однако при проведении в квартире ремонта может сильно помочь

Также важно отметить, что у модели предусмотрена функция калибровки. Купить этот индикатор фазы на рынке можно за 6 тыс. руб

руб.

Описание моделей Extech DV45

Этот фазовый индикатор в последнее время пользуется большим спросом. В первую очередь специалисты отмечают его компактность. В данном случае держатель используется с резиновой подкладкой. Всего у модели имеется два зажима. Генератор в устройстве применяется на 4 А. Рабочая частота фазового индикатора равняется 550 Гц. Как утверждают специалисты, модель способна переносить большие токовые нагрузки.

Для профессионалов она подходит отлично. Конденсаторы в устройстве применяются импульсного типа

Также важно упомянуть о качественной батарейке. Минимальная допустимая температура представленного фазового индикатора составляет -20 градусов. Влажности указанное устройство не боится

Купить модель в магазине можно за 7200 руб

Влажности указанное устройство не боится. Купить модель в магазине можно за 7200 руб.

Пробник электрика: принцип работы и изготовление

Простой определитель на двух светодиодах и с неоновой лампочкой, получивший среди электриков название «аркашка», несмотря на несложное устройство, позволяет эффективно определять наличие фазы, сопротивления в электроцепи, а также обнаруживать в схеме КЗ (короткое замыкание). Универсальный пробник для электрика в основном используется для:

• Диагностики на обрыв катушек и реле.
• Прозвонки моторов и дросселей.
• Проверки выпрямительных диодов.
• Определения выводов на трансформаторах с несколькими обмотками.

Это далеко не полный перечень задач, которые решают с помощью пробника. Но и перечисленного достаточно, чтобы понять, насколько полезно это устройство в работе электромонтера.

В качестве источника питания для этого устройства используется обычная батарейка с показателем напряжения 9 В. Когда щупы тестера замкнуты, величина потребляемого тока не превышает 110 мА. Если же щупы разомкнуты, то устройство не потребляет электроэнергию, поэтому ему не нужен ни переключатель режима диагностики, ни выключатель энергопитания.

Пробник способен выполнять свои функции в полной мере, пока напряжение на источнике питания не падает ниже 4 В. После этого его можно использовать в качестве указателя напряжения в цепях.

Во время прозвонки электрических цепей, показатель сопротивления которых составляет 0 – 150 Ом, загорается два светоизлучающих диода – желтого и красного цвета. Если показатель сопротивления составляет 151 Ом – 50 кОм, то светится только желтый диод. Когда на щупы прибора подается напряжение сети величиной от 220 В до 380 В, начинает светиться неоновая лампа, одновременно с этим наблюдается легкое мерцание LED-элементов.

Схема этого индикатора напряжения имеется в интернете, а также в специализированной литературе. Изготавливая такой пробник своими руками, его элементы устанавливают внутри корпуса, который изготовлен из изоляционного материала.

Зачастую для этих целей используется корпус от ЗУ любого мобильного телефона или планшетного компьютера. С передней части корпуса следует вывести штырь-щуп, с торцевой – качественно изолированный кабель, конец которого снабжен щупом или зажимом-«крокодильчиком».

Сборка простейшего пробника напряжения со светодиодным индикатором – на следующем видео:

https://youtube.com/watch?v=0uuxQjz03DY

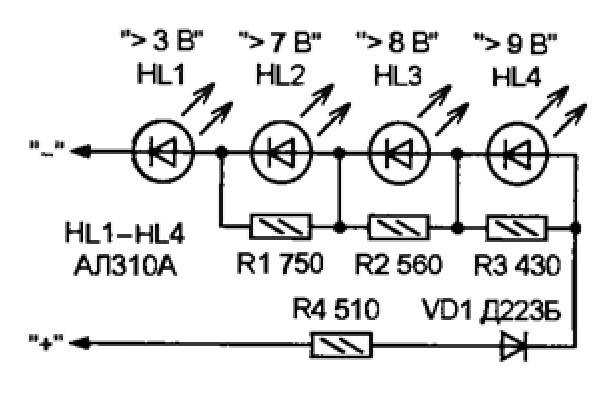

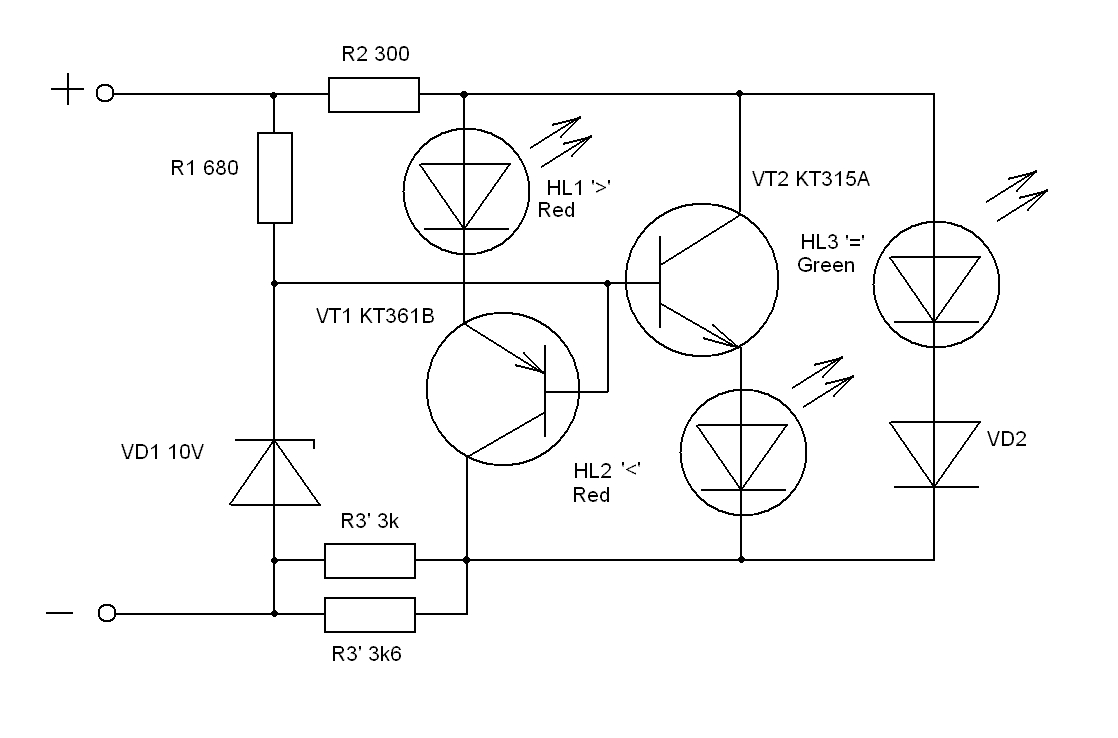

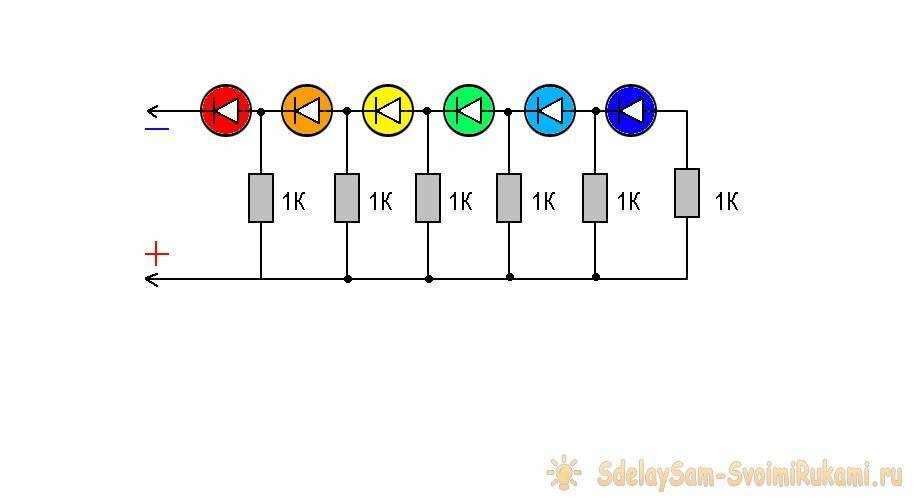

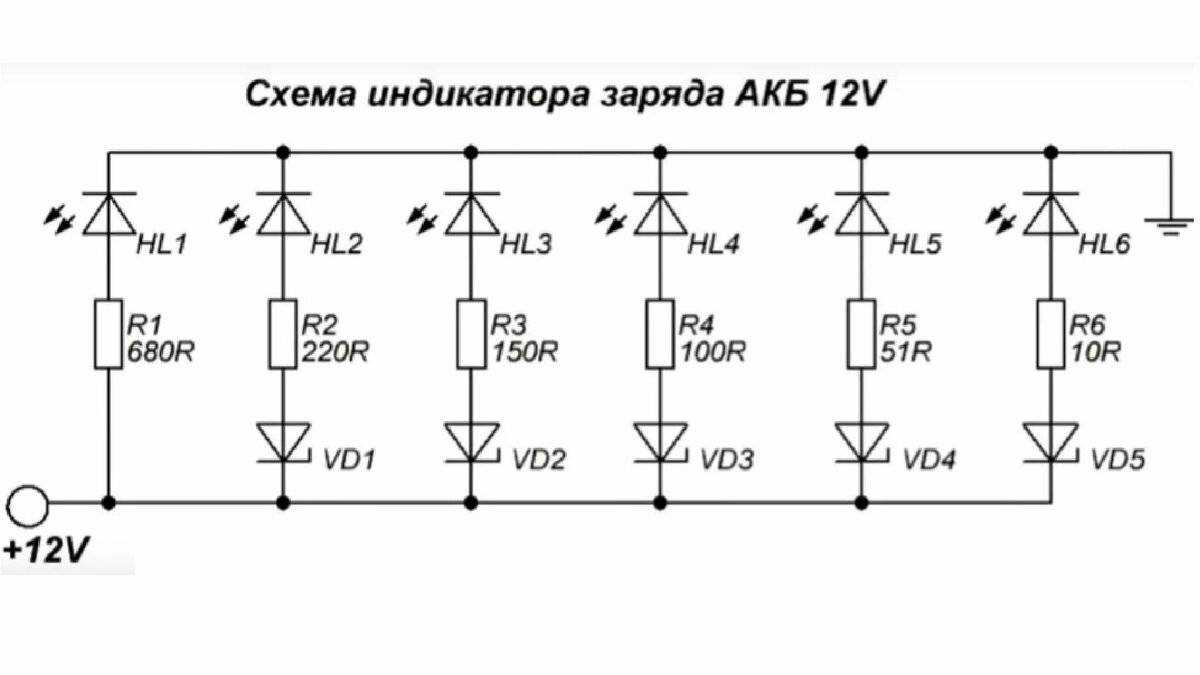

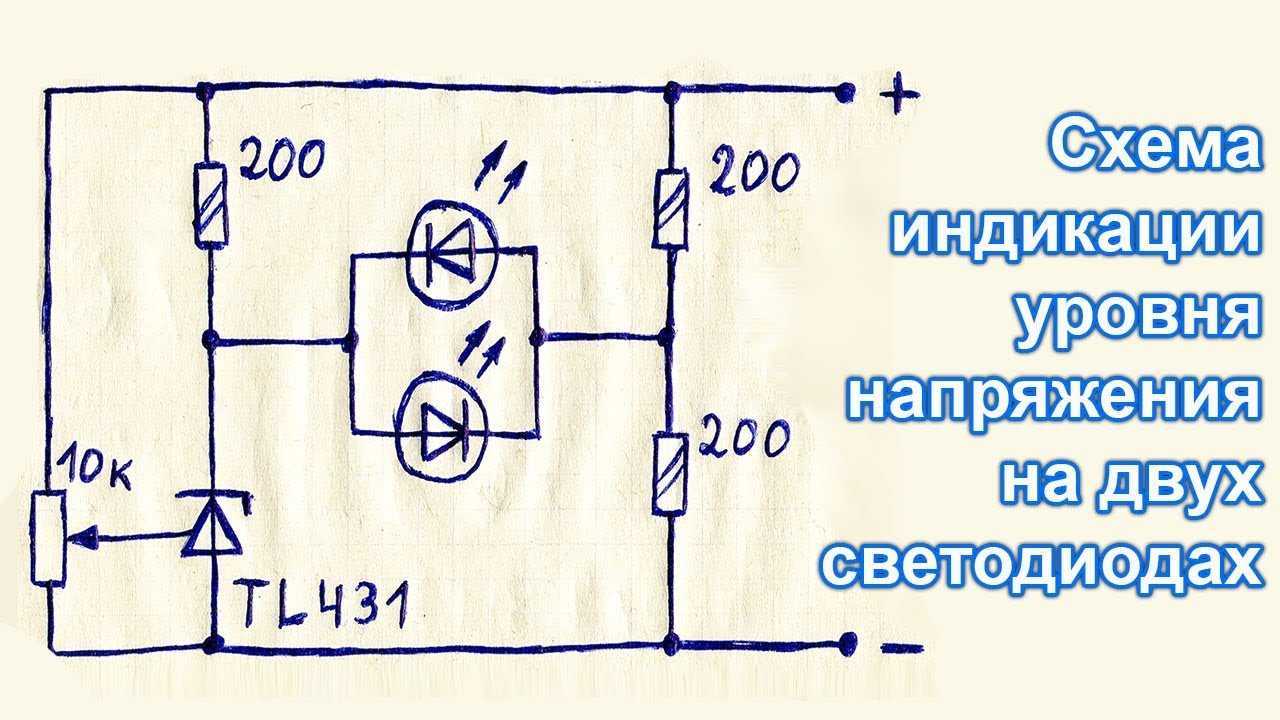

Светодиодный индикатор напряжения аккумулятора

Как правило, ни одна современная машина, будто то легковой авто, либо грузовик или трактор, либо даже мотоцикл или скутер не обходятся без аккумулятора

Если раньше на него был возложен лишь минимальный набор обязанностей — завести двигатель с помощью стартера и давать напряжение для системы зажигания, то сейчас аккумуляторы питают бортовой компьютер — мозг автомобиля, а потому важно следить за их состоянием и не допускать разряда. Поддерживать нужное напряжение на аккумуляторе важно особенно зимой, и особенно владельцам сельхозтехники, например, тракторов, так как если аккумулятор подсевший, он попросту не сможет провернуть мощный тракторный двигатель

Зимой, когда наступают морозы и аккумулятор охлаждается до сильных минусовых температур, он теряет часть своей мощности и требует периодической подзарядки, особенно это актуально в тех случаях, когда автомобиль не используется в течение 1-2 недель или больше.

Как выбрать регулятор

Существует несколько характеристик, по которым нужно выбирать регулятор оборотов для автомобиля, станочного электродвигателя, бытовых нужд:

1. Тип управления. Для коллекторного электродвигателя бывают регуляторы с векторной или скалярной системой управления. Первые чаще применяются, но вторые считаются более надежными;
2. Мощность. Это один из самых важных факторов для выбора электрического преобразователя частот. Нужно подбирать частотник с мощностью, которая соответствует максимально допустимой на предохраняемом приборе. Но для низковольтного двигатель лучше подобрать регулятор мощнее, чем допустимая величина Ватт;
3. Напряжение. Естественно, здесь все индивидуально, но по возможности нужно купить регулятор оборотов для электродвигателя, у которого принципиальная схема имеет широкий диапазон допустимых напряжений;
4. Диапазон частот. Преобразование частоты – это основная задача данного прибора, поэтому старайтесь выбрать модель, которая будет максимально соответствовать Вашим потребностям. Скажем, для ручного фрезера будет достаточно 1000 Герц;
5. По прочим характеристикам. Это срок гарантии, количество входов, размер (для настольных станков и ручных инструментов есть специальная приставка).

При этом также нужно понимать, что есть так называемый универсальный регулятор вращения. Это частотный преобразователь для бесколлекторных двигателей.

Фото – схема регулятора для бесколлекторных двигателей

В данной схеме есть две части – одна логическая, где на микросхеме расположен микроконтроллер, а вторая – силовая. В основном такая электрическая схема используется для мощного электрического двигателя.

Видео: регулятор оборотов электродвигателя с ШИро V2

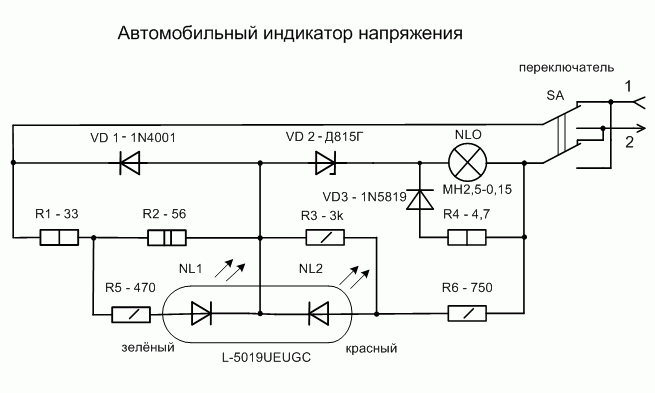

Вариант для автомобиля

Раньше в различных «контрольках» автоэлектриков в качестве индикатора применялась маломощная лампочка 12 Вольт. С ее помощью осуществлялась проверка напряжения в различных частях бортовой сети автомобиля. Сейчас в большинстве промышленных и самодельных индикаторов 12 В используются светодиоды.

Конструкция таких приборов практически ничем не отличается от первого рассмотренного индикатора. Чтобы переделать первый указатель на 12 В, нужно исключить простой диод или заменить его на двухцветный LED. Гасящий резистор при 12 В должен иметь сопротивление 680 Ом.

Так выглядит применение светодиодов в индикаторах различного назначения. Однако на основе LED можно сделать множество других устройств, которые будет отличать простота, экономия и надежность. Индикаторные и сверхъяркие светодиоды можно применить для освещения или подсветки разных объектов. Используя LED в качестве источника опорного напряжения, можно построить параметрический стабилизатор напряжения.

Цвета и обозначение проводов

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

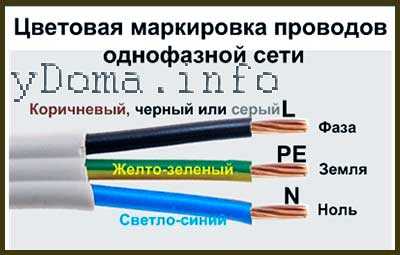

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.

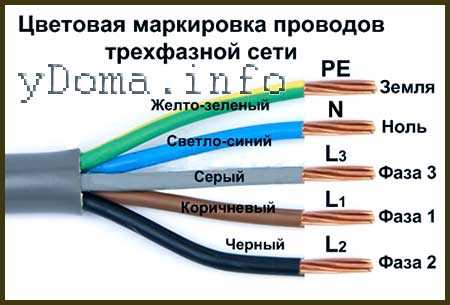

На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого.

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.

Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током

Индикатор напряжения на светодиодах своими руками

Светодиоды отлично зарекомендовали себя в роли различных индикаторов. В качестве примера, можно привести промышленно выпускаемый индикатор напряжения «Контакт-55ЭМ». Среди аналогичных приборов, которые можно легко сделать своими руками, авторы обычно ограничиваются узким диапазоном возможного измеряемого напряжения с целью упрощения схемы, поэтому готовые изделия имеют узкое практическое применение.

Назначение элементов и принцип работы

Как видно из рисунка, схема индикатора собрана всего на семи элементах. «Сердцем» устройства является полевой транзистор VT2, включенный как стабилизатор тока и способный выдерживать напряжение до 600 В на переходе сток-исток. В свою очередь на транзисторе VT1 собрана цепь обратной связи стабилизатора, направленная на поддержание тока заданной величины.

Светодиодная контролька работает следующим образом. При касании измерительными щупами контактов под напряжением, в схеме начинает протекать ток, величина которого зависит от напряжения перехода база-эмиттер VT1 (UБЭ) и от сопротивления резистора R2. Так как значение U_БЭ открытого транзистора является константой, то ток стабилизации можно определить по формуле: I_СТ = U_БЭ/R2. Как правило, U_БЭ маломощных транзисторов находится в пределе 0,5-0,6 В. Подставляя в формулу R2 номиналом 560 Ом, получаем ток стабилизации равный примерно 1 мА. Как показывают практические испытания, этого достаточно, чтобы слаботочный светодиод засветился.

Мегаомный резистор R1 служит нагрузкой для VT1, а конденсатор С1 дополнительно защищает светодиод от возможных негативных бросков тока. При проверке переменного напряжения диод VD1 служит выпрямителем, а при замере постоянного – служит защитой от переполюсовки.

Рабочий диапазон устройства определяется техническими характеристиками полевого  транзистора. Минимальный порог срабатывания индикатора зависит от напряжения затвор-исток, которое может быть от 2 до 4 вольт. Это означает, что прибор просигнализирует о наличии разницы потенциалов, величиною более 4 вольт. Максимум измеряемого напряжения ограничен параметром U_СИ = 600 В.

Нюансы в работе индикатора напряжения

Наличие в схеме светодиодного индикатора диода VD1 позволяет определять полярность напряжения в цепях постоянного тока. Если коснуться щупом, припаянным к аноду VD1, плюсового провода, а щупом, припаянным к эмиттеру VT1, минусового провода, то светодиод засветится. Если щупы поменять местами, светодиодный индикатор ничего не покажет.

При проверке напряжения в цепях переменного тока соблюдение полярности не требуется. Светодиод засветится в обоих случаях, но с меньшей яркостью, так как отрицательную часть полуволны не пропустит диод.

Детали сборки

В качестве полевого транзистора используется Power MOSFET IRFBC40 с U_СИ = 600 В, U_ЗИ = 2–4 В. Он является самым дорогим элементом схемы с ценником чуть более 1 доллара. Биполярный транзистор – это всем известный КТ315Б, который можно заменить на КТ3102 с любым буквенным индексом. Диод подойдет любой с обратным напряжением более 600 В, например, 1N4005-1N4007. Конденсатор должен быть неполярным ёмкостью 0,1 мкФ.

Выбор светодиода имеет важное значение. От его способности светиться на малых токах зависит правильность работы индикатора в целом. Поэтому рекомендуется применять к установке сверхъяркий светодиод в прозрачном корпусе 3-5 мм красного свечения

Поэтому рекомендуется применять к установке сверхъяркий светодиод в прозрачном корпусе 3-5 мм красного свечения.

Не стоит забывать об электрической прочности резисторов, на которых во время замера может появляться потенциал в несколько сотен вольт. Предельное рабочее напряжение непроволочных резисторов может колебаться от 100 до 1000 В и во многом зависит от длины самого элемента. Поэтому миниатюрные планарные компоненты придётся оставить для других целей, а здесь лучше применить сопротивление типа МЛТ-0,25. Для повышения надежности во время монтажа R1 и R2 делают составными, заменяя каждый из них двумя последовательно включенными элементами.

Печатная плата

Один из возможных вариантов печатной платы контрольки со светодиодом приведен на рисунке.

Плата выполнена из одностороннего текстолита с использованием деталей в DIP-корпусах. Светодиод для удобства размещают в торце платы. Широкие контактные площадки нужны для надёжного контакта деталей. Имея удлиненную форму размером 12 на 60 мм, готовая сборка легко помещается в корпусе из-под толстого фломастера или маркера. С одного торца располагают светодиод, а с другого выводят два измерительных провода со щупами на концах. Отверстия для проводов обозначены надписью (Control).

Обычные светодиоды

Стандартный не мигающий светодиод дает яркое равномерное освещение и характеризуется малым потреблением электроэнергии. Наряду с такими качествами, как долговечность, компактность, энергоэффективность и широкий диапазон температур свечения это делает его вне конкуренции среди прочих искусственных источников света. На базе таких led-элементов и собирается схема мерцающих светильников. Рассмотрим, по какому принципу они изготавливаются.

Как сделать чтобы светодиоды мигали

Мигалка на светодиоде может быть собрана на базе одной из выше представленных схем. Соответственно нужно будет приобрести компоненты, описанные выше. Они необходимы для функционирования того или иного варианта. При этом для сборки потребуется паяльник, припой, флюс и другие необходимые комплектующие для пайки.

Сборка цепочки мигающих светодиодов предваряется обязательным лужением выводных контактов всех соединяемых элементов. Также нельзя забывать о соблюдении правил полярности, особенно при включении конденсаторов. Готовый светильник будет выдавать мерцание с частой около 1,5 Гц или что тоже самое порядка 15 импульсов каждый 10-секундный отрезок времени.

Схемы мигалок на их основе

Чтобы происходили элементарные заданные определенной периодичностью вспышки света, требуется пара транзисторов типа C945 или аналоговых элементов. Для первого варианта коллектор размещается в центре, а у второго – по середине располагается база. Один или пара мигающих светодиодов изготавливается по обычной схеме. При этом частотность вспышек задается наличием в цепочке конденсаторов С1 и С2.

В такую систему допустимо внедрение одновременно нескольких лед-кристаллов при монтаже достаточно мощного транзистора pnp-типа. При этом мигающими светодиоды делаются при соединении их контактов с разноцветными элементами, поочередность вспышек задается генераторным модулем, а частотность – заданными программными настройками.

Виды индикаторов чередования фаз

• Электромеханические – миниатюрный 3-х фазный асинхронный двигатель, визуальное наблюдение за ротором позволяет определять направление вращения поля, т.е. порядок чередования фаз. Подобная простота устройства прибора положительно сказывается на его надежности и стоимости.
• Электронные – порядок смены фаз определяется при помощи проведения измерений. Результаты показываются на дисплее. Из-за того, что электронные индикаторы не оснащены движущимися элементам, их ресурс работы выше, чем у электромеханического типа, а результаты измерений получаются быстрее.
• Комбинированные – эти модели могут определять последовательность чередования фаз и проверять направления вращения роторов электромоторов, что необходимо, если движущиеся узлы и элементы нельзя осмотреть.
