Как выбрать лампу светодиодную по техническим нормативам правильно

Продажа предоставляет широкий ассортимент светодиодных ламп для бытовых целей. В нем следует хорошо ориентироваться.

Для этого на упаковке производители указывают основные технические характеристики. Расскажу о них подробнее.

Но вам придется чуть вспомнить теорию.

Как устроена светодиодная лампа

В основе светильника работает светодиод, излучающий свет за счет прохождения электрического тока через полупроводниковый переход.

Он светится только при прохождении прямой полярности, а при обратной потушен.

Поэтому его всегда включают в цепи постоянного тока, а не переменного, где будет наблюдаться моргание из-за пауз, создаваемых отрицательными полугармониками.

Ниже показываю простенькую картинку, как устроена светодиодная лампа.

На ней вы видите:

цоколь для подключения к патрону;
драйвер питания;
цепочку из последовательно подключенных полупроводниковых переходов (светодиодных модулей).

Вот и все устройство. Ничего лишнего нет.

Какие бывают типы цоколя

Любая светодиодная лампа подключается к проводам вкручиванием в электрический патрон, а он может быть разным у светильников.Основные типы цоколя маркируются по диаметру резьбы и обозначаются: Е12, E14, Е27.

Для сравнения: тип цоколя Е27 массово используется в лампах накаливания.

Световая отдача

Это общий параметр для всех видов ламп. Он показывает, насколько эффективно источник преобразовывает приложенную электрическую мощность в световой поток.

За основу берется 1 ватт электроэнергии. Светодиоды, как видите, преобразуют его наиболее эффективно.

Дополнительно сравните их освещение по показателям ультрафиолетового и инфракрасного спектров, выделению тепла с другими популярными лампами.

Освещенность и яркость светодиодного светильника

Сила света измеряется хорошо запоминающейся единицей: это канделла (кд). Световой поток принято учитывать в телесном угле: 1 стерадиан.

Единица измерения светового потока 1 люкс, а освещенности —1 люмен. Их взаимосвязи я нарисовал формулами на поясняющих картинках.

Цветовая температура

Человеческий глаз не одинаково воспринимает цветовой спектр, а он определяется длиной волны электромагнитного колебания.

Медики оценивают его по тонизирующему (раздражающему) и успокаивающему действию.

Поэтому цветовая температура ламп указывается на упаковке: она важна для здоровья и подбирается под конкретных людей.

Угол рассеивания света

Каждый светодиод светит узконаправленным лучом, а не во все стороны. Когда их собирают в общий светильник, то этот оптический недостаток стараются устранить конструкторскими мерами.

Наиболее распространены светодиодные лампы, создающие освещение под 30, 60, 90 угловых градусов.

Этот показатель учитывают дизайнеры в формировании интерьера или при создании различных рабочих зон в помещениях.

Помните, что с увеличением расстояния от светильника возможно проявление неравномерной освещенности за счет образования видимой пятнистости поверхности.

Диммирование

Управление яркостью освещения при помощи диммера очень полезная и удобная функция. Однако большая часть светодиодных ламп не поддерживает эту возможность.

Найти диммируемую светодиодную лампу нужной формы, размера, мощности и цвета свечения очень не просто и практически всегда дорого.

Следует учитывать, что диммирование происходит путем управления частотными параметрами питающего напряжения.

А это обязательно вызовет пульсацию на лампе.

Не хотите пульсаций, откажитесь от диммирования.

Управлять яркостью можно и другим способом – включением отключением различных групп освещения.

Это хоть и менее элегантно, но зато более эффективно и безопасно для вашего здоровья.

Расчет освещения светодиодными светильниками

Светодиодные источники света существенно отличаются от своих аналогов. Здесь есть и печатная плата, отвечающая за систему управления, и драйвер, понижающий и стабилизирующий напряжение, входящее на led-диоды. Чтобы максимально упростить процесс перехода с ламп накаливания на светодиодные излучатели, производители стараются придерживаться классических форм. Самыми популярными сегодня являются разновидности типа «груша» и «кукуруза». «Свеча» применяется реже, но пользуется стабильным спросом.

Лампа «груша»

«Грушами» называются светодиодные излучатели, форма которых напоминает обычные лампы с нитью накала. Корпус изделия состоит из прозрачной полусферы (частично окрашенной, со слоем люминофора на поверхности) и ребристого непрозрачного пластика. Наличие ребер обеспечивает естественное охлаждение. В месте контакта двух частей находится диодная плата, направленная в одну сторону. Подобная конструкция и особенности светодиодов приводят к существенному сокращению угла рассеивания света до 180 град. вместо практически 360 у ламп накаливания («мертвая зона» этих приборов находится только вблизи цоколя).

Лампа «кукуруза»

Конструкция этой лампы подразумевает установку диодной платы перпендикулярно цоколю, вдоль оси. Изготавливается в форме пластины, трубки с круглым, квадратным или многоугольным сечением. Светодиоды располагаются на лицевой части, а электроника прячется внутри цоколя (рядом с ним или внутри трубки).

Свое название изделие получило за счет сходства платы, на которой установлены диоды, с початком кукурузы. В данном случае угол рассеивания существенно выше, поскольку «мертвые зоны» расположены лишь вблизи цоколя и на противоположном краю колбы. При размещении светодиодов на торце последняя «зона» может и вовсе отсутствовать.

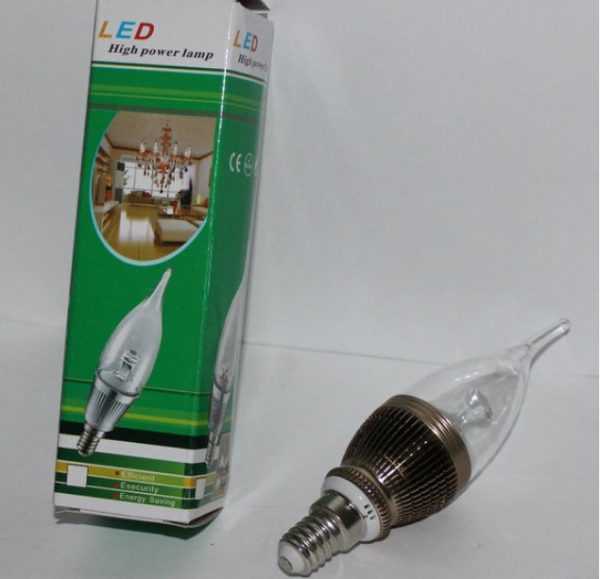

Лампа «свеча»

«Свечу» нередко называют компромиссом между конструкцией «груши» и «кукурузы». По сравнению с «грушей» угол рассеивания значительно шире, но уменьшены мощность и габаритные размеры. В основном такие изделия эксплуатируют в настольных лампах и локальных системах освещения помещений/зон малой площади.

Что лучше: встройка или прожектора?

Зависит от ситуации.

Встройка обойдется примерно на 20% дешевле, чем прожектора при одинаковых технических характеристиках светильников, за счет стоимости шинопровода и его элементов.

Но если высота потолка в вашем помещении превышает 3,5 метра – встраиваемые светильники для акцентного освещения променять не целесообразно. В этом случае, необходимо использовать прожектора для шинопровода, который можно опустить при помощи подвесов на необходимую высоту.

Прожектора, установленные на шинопровод можно свободно перемещать, снимать, добавлять. Для встроенных в потолок светильников – это не возможно. Встраиваемые светильники можно лишь повернуть, изменив направление светового потока.

На наш взгляд, торговый зал, в котором установлены прожектора, смотрится лучше, чем если бы в нем были установлены встраиваемые светильники. Элегантные прожектора придают интерьеру магазина дополнительный шик. Однако, все зависит от концепции Вашего магазина, дизайна помещения и Вашего вкуса.

Сколько стоит хорошее освещение

Цена освещения складывается из стоимости проекта, материалов и монтажных работ.

Профессиональный проект освещения стоит 300 Р за 1 м². На сложную цветовую концепцию с подбором примеров и индивидуальными решениями цена может быть до 1000 Р за 1 м².

Дизайнер продумает, как лучше расположить свет, и подчеркнет детали интерьера световыми решениями. Есть очевидные для специалиста вещи, на которые обычный человек и не посмотрит: например, сделать освещение рабочего стола так, чтобы голова сидящего не закрывала свет.

Средняя цена оборудования в начале 2023 года — от 1500 до 3000 Р за 1 м² площади квартиры. Это без декоративного освещения. Более сложные вещи начинаются от 3000 Р за 1 м².

Моя основная рекомендация — использовать световое оборудование не массового сегмента, а хотя бы полупрофессионального. Даже если взять простую светодиодную лампу, то светодиод светодиоду рознь. У хороших брендов есть сортировка по цветности, пульсации и индексу цветопередачи. А в «Леруа» или «Оби» в основном представлены массовые лампы: у них и свет другой, и проблем с ними больше.

Например, со временем появляется пульсация, снижается цветовая температура и индекс цветопередачи. Кроме того, срок службы дешевых источников света низкий. Как правило, у них плохой термодизайн, то есть лампочка нагревается, а жар от нее толком не отводится. Светодиод деградирует и перестает работать.

Из отечественных производителей могу порекомендовать Donolux — у них есть и лампы, и разные типы светильников. Из иностранных неплохо себя зарекомендовал Philips, но найти их светотехнику все сложнее. Российский завод Philips сейчас выпускает продукцию под брендом Signify, но и завод, и продукция теперь китайские, к качеству есть вопросы.

Монтажными работами занимаются обычные электрики. Прокладка метра кабеля в Москве стоит 70 Р, в регионах дешевле. Чем больше светильников, тем больше кабелей. Монтаж точечного светильника — от 300 Р за каждый. Поэтому точечные светильники по 2000 Р за штуку порой выливаются в очень приличные суммы. Установка одного выключателя стоит от 300 Р, прокладка светодиодной ленты — от 200 Р за погонный метр, монтаж люстры обойдется в 2000 Р.

Стоимость монтажа во многом зависит от его сложности, технической задачи и пожеланий заказчика. Например, если нужно сделать коммутацию люстры из восьми рожков так, чтобы включалось не сразу все восемь лампочек, а две, три или пять, монтаж стоит дороже — придется разбирать люстру и переделывать коммутацию проводов согласно последовательности включения этих рожков или отсеков.

Квалифицированных электриков еще надо поискать. Я часто становлюсь свидетелем того, как задумки со светом от продвинутых дизайнеров не реализуются, так как электрику виднее, как делать. Самая частая фраза: «Да зачем вам все это надо, пойдемте в „Леруа“ и купим в три раза дешевле». Поэтому дизайнеры часто работают в паре со своими электриками.

Светодиоды и светодиодные ленты

Со времен той лампы, изобретенной в 1802 году, технологии, применяемые в освещении, изменились основательно. Да и требования к современному освещению предъявляются достаточно высокие: надежность, долговечность, а самое главное экономичность.

Светодиоды и ленты с ними полностью удовлетворяют этим требованиям. Даже больше – добавляются простота монтажа и безопасность использования.

В последнее время, светодиодные ленты получили широкое распространение и дело не только в характеристиках, о которых мы говорили выше. Она является уникальным источником света – с её помощью можно реализовать решение любой задачи за счет гибкости и небольшой толщины.

Внутренняя и внешняя подсветка помещений, использование в освещении труднодоступных мест (шкафы, ящики и прочее), декоративная подсветка автомобиля или мотоцикла – вот, далеко не полный перечень задач, в которых лента просто незаменима.

Как осветить ванную?

Столь же требовательным является ванная комната. В этом интерьере обычно есть две зоны освещения, то есть центральный свет, который освещает всю комнату и дополнительные светильники в особенных местах, таких как зеркало.

Основной светильник, установленный на потолке, может принимать любую форму, но он должен быть достаточно эффективным, чтобы хорошо освещать всё помещение. При слишком слабом будет сложно убирать.

Дополнительный светильник должен быть помещен в зеркало, чтобы осветлить лицо и обеспечить удобный макияж, бритье или укладку волос. Отдельные модели зеркал имеют встроенное освещение, что облегчает задачу, для других вам необходимо купить раму и прикрепить ее к стене над панелью или с обеих сторон.

В ванной комнате стоит установить:

основное освещение на потолке (потолок, люстра, лампа);
дополнительный источник света у зеркала (бра, бра, отражатели).

Домашнее освещение, виды домашнего освещения

Типы ламп

Есть 3 основных способа разделения светодиодных ламп

По месту применения
По виду используемого светодиода.
По виду цоколя.

Для простоты понимания разберем более подробно.

По области применения:

Уличные. Как правило, это дороги, общественные здания, бассейны и прочие сооружения. Главная особенность тут, это антивандальное исполнение.
Для дома и офиса. Схожи с предыдущими, часто применяются для замены обычных источников освещения.
Прожектора. Для использования светодиодных ламп разработаны специальные виды прожекторов.
Промышленные. Главная характеристика — это повышенная мощность, а также высокая степень защиты.
Лампы для цветов. Подбирается особый вид излучения света, который благотворно влияет на рост растений.
Для автомобилей. Как для освещения салона, так и с недавних пор светодиоды стали использоваться для фар.

Тип используемых светодиодов:

SMD (Surface Mounted Device) самый распространенный светодиод, используемый для освещения. Есть огромное количество разновидностей по энергопотреблению и светоотдаче. Обладает хорошим сроком эксплуатации.
Мощные и сверхмощные. Как правило, мощностью до 10 Ватт. Они специально созданы для освещения. Требуют повышенного внимания к охлаждению.
COB (Chip on Board). Самая современная технология, обладает повышенной надежностью и равномерным светораспределением.

Можете ли вы сделать монтаж? Шеф-монтаж?

Да. Квалифицированные специалисты нашей компании выполняют монтаж светотехнического оборудования, а также другие электротехнические работы.

Также, мы всегда готовы помочь вам полезными советами по установке и подключению светильников, в случае если Вы производите монтаж силами своих монтажников.

Если Вы приобрели светотехническое оборудование в нашей компании, обязательно поддерживайте контакт Ваших монтажников с нашим менеджером. Это позволит отчасти избежать ситуаций порчи дорогостоящего светотехнического оборудования, в результате непонимания и неквалифицированных действий.

Минусы

Но все ли так безупречно в области светодиодного освещения? Идеальный, на первый взгляд, вариант все же имеет определенные недостатки. К минусам следует отнести их высокую стоимость. Несмотря на уверения производителей о том, что за счет экономии в будущем такая практика вскоре полностью себя окупит, сделать все освещение в квартире светодиодным безумно дорого. Речь идет о любой форме источника света. Люстры, лампы, дюралайт, ленты и декоративные фонарики, работающие от блока питания или от сети, дают свет именно благодаря светодиодам, стоимость которых высока из-за сложности технологического производства.

Еще одним существенным минусом светодиодного освещения можно назвать неподготовленностью специалистов для работы с ним. Многие электромонтеры и энергетики только-только знакомятся с подобной техникой, и говорить об их профессионализме в этой области еще рано. А оборудование, установленное непрофессионально, может дать сбой. А это весьма плачевно, учитывая его стоимость.

Какое освещение выбрать для своего дома каждый решает самостоятельно. Но бесспорным остается тот факт, что при определении следует учитывать целый ряд моментов, которые в последующем могут заметно навредить здоровью, имуществу и благополучию!

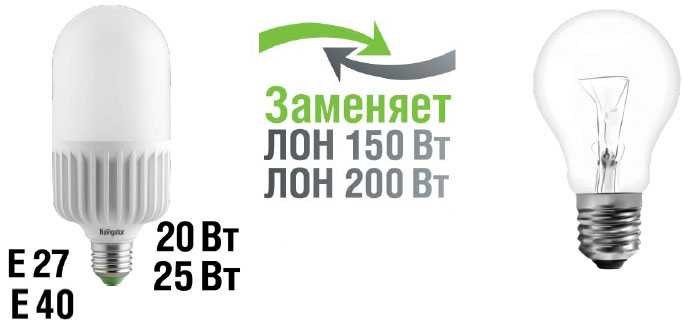

Мощность

За последние годы сложилось неправильное мнение, что по яркости светодиодные источники света, сравнимы с обычными лампами накаливания в пропорции 1 к 10.

То есть, если вам нужно заменить лампочку в 100Вт, достаточно найти светодиодную модель мощностью 10Вт. Тогда она даст столько же света и вы не потеряете в яркости.

На самом деле это далеко не так. Здесь очень многое зависит от:

формы – например рефлекторная дает направленный свет, а формы груша больше рассеивает его

колбы – матовая или прозрачная

угла рассеивания

цвета свечения

При этом не стоит забывать, что каждой форме лампы соответствует своя оптимальная мощность.

для шарика или свечи это 5-6 Вт

для груши или таблетки GX 53 от 8 до 10Вт

для рефлекторов MR16 это 4-5Вт

для капсульных с цоколем G9 2-2,5Вт

Превышение этих рекомендаций влечет за собой, либо увеличение размера, либо резкое сокращение срока службы.

Поэтому оптимальное соотношение равнозначности мощности между светодиодными видами и простыми — это 1 к 8.

Если вам не хватает освещенности, то не стоит гнаться за более мощными лампами. Лучше всего будет добавить еще пару дополнительных светильников.

Светить всегда, светить везде

А теперь давайте обсудим то, как можно реализовать светодиодное освещение самому в квартире.

Узнать о нем больше уважаемому читателю поможет прикрепленное видео.

Светимость

Она указывается на упаковке или в сопроводительной документации к любому светильнику.

Суммарная светимость всех осветительных приборов в помещении должна обеспечивать следующие значения освещенности:

Жилая комната, кухня — 150 люкс;
Детская комната — 200 люкс;
Санузел, ванная — 50 люкс.

Определение единицы освещенности

Лампочки

Простейший сценарий не требует особых комментариев. Замена ламп накаливания на лампы, изготовленные под тот же патрон, но уже светодиодные, может быть выполнена за считаные минуты.

Однако здесь нас ждет несколько неприятных сюрпризов:

Повернутая рассеивателем к потолку лампа будет освещать комнату отраженным от него светом, а значит — менее ярко;
Полупрозрачные плафоны дублируют функции рассеивателя и опять-таки делают освещение более тусклым;
Мощные лампы (15 ватт и более) могут физически не влезть в рожки вашей люстры из-за больших размеров корпуса.

Такая лампа, просто-напросто, не влезет в рожок старой люстры

Светильники

Полная замена источников света на светодиодные требует обесточивания комнаты автоматами в щитке (на случай, если кто-то из домашних в задумчивости нажмет на клавишу выключателя), однако тоже легко может быть выполнена своими руками

При покупке светильника обратите внимание на наличие в его корпусе драйвера (ЭПУ — электропускового устройства). Некоторые светодиодные панели продаются без него

Преимущество решения — в том, что светильники изначально разрабатываются под светодиоды и учитывают все их особенности (направление пучка света, уровень теплоотдачи и т.д.).

Гостиная освещена встроенными светодиодными панелями

Ленты

Наконец, наиболее необычное и интересное решение — освещение светодиодными лентами.

Ленты могут выполнять одну из двух функций:

Скрытой подсветки. В этом случае маломощная лента (как правило, на светодиодах smd 3528 с удельной мощностью в пределах 5 ватт на метр) монтируется в нише гипсокартонного потолка, на потолочном плинтусе или молдинге. Блок питания ленты размещается в вентилируемой нише;

Скрытая светодиодная подсветка потолка

Основного освещения

Освещение лентой имеет важное преимущество: оно не дает теней, что очень удобно на кухне, при мелких работах в домашней мастерской, а также при работе визажиста или парикмахера.. Светодиодное освещение рабочей зоны кухни

Светодиодное освещение рабочей зоны кухни

Здесь предпочтительна лента на светодиодах 5360 или 5730 со светимостью от 1000 люменов на метр.

Лента на светодиодах 5630

У монтажа мощных светодиодных лент в качестве основного освещения есть несколько правил:

При мощности свыше 14 ватт на метр ленте необходим теплоотвод. Она наклеивается на специальный теплоотводный алюминиевый профиль или на любой материал с достаточно высокой теплопроводностью (алюминиевый каркас подвесного потолка, зеркало, стекло и т.д.);

Накладной теплоотводный профиль

Использование рассеивателей возможно, не нежелательно. Рассеиватель поглощает до трети излучаемого светодиодами света. Мало того, по мере его запыления доля поглощаемого света растет;

Рассеиватель поглощает до трети излучаемого светодиодами света

Блок питания для ленты подбирается с запасом по мощности в 20-30%. Инструкция связана с тем, что работа в предельных режимах противопоказана стабилизаторам питания импульсных БП: сильный нагрев ключевых транзисторов приводит к быстрому выходу из строя электролитических конденсаторов (те вспухают и утрачивают емкость);

На фото — блок питания для светодиодной ленты

Нишу для БП желательно защитить вентиляционными решетками с сетками. Решетка предотвратит проявления любопытства со стороны домашних животных, а сетка исключит попадание в открытый корпус блока питания насекомых, которые часто становятся причиной коротких замыканий в высоковольтной части БП.

Вентиляционная решетка с сеткой для защиты от насекомых

Источники света

Каким может быть дизайн освещения в квартире, и какие именно светодиодные источники света он может использовать?

Мы приведем несколько примеров решений:

Изображение	Описание
Трехрожковая люстра с патронами под цоколь Е27	Классические светильники со стандартными патронами для ламп накаливания (Е27, Е14). Преимущества — повсеместная доступность ламп для замены, совместимость с любыми лампочками (вместо светодиодной вы всегда можете установить лампу накаливания). Недостатки — ограниченная светимость на одну лампу (для цоколя Е27 — не больше 1500 лм), большие потери на преобразователе питания по сравнению с более мощными светильниками.
Led-софиты	Софиты — встраиваемые в потолок светильники. Достоинство — максимально равномерное освещение помещения. Недостаток — монтируются только в подвесной или натяжной потолок.
Спотовый светильник	Споты позволяют ярко осветить определенную зону помещения (рабочую зону кухни, рабочий или обеденный стол и т.д.).
Светодиодные люстры	Led-люстры. Достоинство — полная свобода дизайна, лишенная связанных с лампами ограничений. Недостаток — несменные источники света: вышедшие из строя светодиоды меняются только вместе со светильником.
Встроенные в потолок панели обеспечивают освещение гостиной	Led-панели. Они могут подвешиваться на тросах, монтироваться на перекрытие или укладываться в ячейки каркаса подвесного потолка. Достоинство — высокая светимость (3000 и более люменов). Недостаток — предельно простой дизайн, подходящий скорее офису, чем жилой комнате.
На фото — подсветка потолка led-лентой	Светодиодные ленты. Их используют для монтажа скрытой подсветки (потолочной, плинтусной, мебельной) или в качестве основного освещения. Преимущество — равномерное, без теней, освещение помещения. Недостаток — ленты с мощностью свыше 14 ватт на метр требуют монтажа на теплоотводный профиль, не всегда совместимый с дизайном помещения.

Какой срок поставки ваших светильников? Когда можно получить светильники?

Более 30000 моделей светильников, ламп, аксессуаров постоянно находятся в наличие на складе компании в Санкт-Петербурге.. Вы можете оплатить осветительное оборудование и забрать его в тот же день, если Вы наш постоянный партнер. Если Вы ранее не приобретали у нас светильники, то мы отгрузим осветительное оборудование, как только денежные средства поступят на наш расчетный счет.

Максимальный срок выполнения Вашего заказа с момента его получения и до момента отгрузки составляет: если все светильники стандартные — 3 дня, если в приобретаемом осветительном оборудовании присутствуют нестандартные позиции — 5 дней.

Для постоянных партнеров мы всегда поддерживаем на складе определенный запас собранных и готовых к отправке светильников, используемых в их концепциях освещения. Поэтому, отправка осветительного оборудования происходит в день получения заказа.

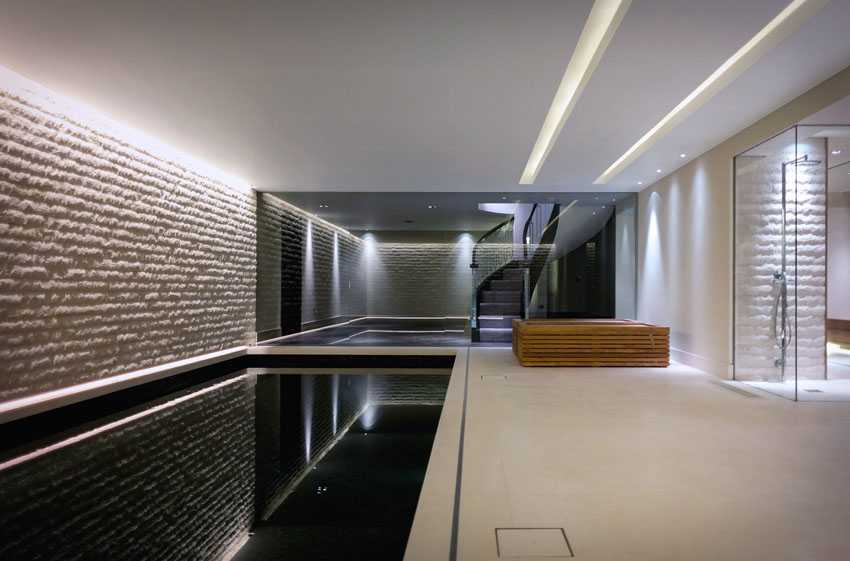

Светодиодное освещение разных зон

Для создания особой атмосферы в комнатах устанавливают основные и дополнительные источники света. Диодные светильники применяют в различных интерьерах. Если комната имеет классический дизайн, размещают приборы, подающие теплый свет. Для интерьера в стиле «модерн» или «фьюжн» подходят конструкции холодного свечения.

Гостиная в стиле фьюжен.

Стен

Дополнительные источники освещения создают оригинальные узоры, придавая интерьеру оригинальности. Лед-приборы визуально расширяют пространство, делают акцент на архитектурных композициях. На стенах размещают регулируемые светильники. Небольшие приборы располагают близко друг к другу. Преимущество таких светильников — практичность.

Потолка

Конструкции, размещенные на потолке, равномерно распределяют свет. Для подсветки углов и ниш применяют дополнительные источники освещения. Точечные приборы монтируют в гипсокартоновый потолок. Потолок любого типа оформляют с помощью диодной ленты. Чтобы создать узоры света, монтируют софиты, приборы представлены на фото.

Пола

Подсветка пола визуально расширяет пространство. Монтируют диодную ленту или лед-панели, их размещают по углам. Если коридор небольшой, устанавливают гибкую нить из неона.
