Обзор видов проводов для проводки в доме

Разновидности прокладки проводки

Выбор нужного провода зависит от вида прокладки, т.к. способ монтажа влияет на предъявляемые требования.

Открытая

Открытой называется прокладка кабеля непосредственно по строительным конструкциям. Она производится там, где нет возможности или необходимости прятать проводку в стене или потолке.

Так как открыто проложенный кабель ничем не защищен, необходимо оградить его от механических повреждений. Кроме того, в целях безопасности рекомендуется использовать провод сечением жилы не менее 4 мм².

Скрытая

Для устройства скрытой проводки в стене пробивают борозду, в которой прокладывают кабель, а затем заделывают ее и покрывают штукатуркой. При таком способе электрообеспечения к проводу предъявляются менее строгие требования, т.к. он изолирован как от внешних воздействий, так и от последствий перегрева.

Требования к домашней электрической сети регламентируются ПУЭ п. 7.1.34.

Виды проводки для дома

По способу выполнения электропроводка может быть открытой и скрытой. Скрытые проводки делятся на две группы. К первой относятся проводки в разного рода трубах: стальных, стеклянных, асбоцементных, резиновых и др. Вторую группу образуют проводки в элементах строительных конструкций, без труб. Трубная прокладка позволяет в случае надобности производить беспрепятственную замену проводов. В сухих помещениях скрытая проводка осуществляется в трубах (изоляционных, изоляционных с металлической оболочкой, стальных), в глухих коробах, замкнутых каналах, а также специальными проводами. Во влажных помещениях — в трубах (изоляционных влагостойких, стальных), глухих коробах и тоже специальными проводами. В сырых и особо сырых помещениях скрытая проводка допускается только в изоляционных влагостойких трубах.

Достоинства и недостатки открытой проводки

К достоинствам можно отнести следующие моменты:

• Простота укладки. По сравнению со способом скрытого монтажа, открытая занимает меньше времени и позволяет оборудовать систему своими руками.
• Цена. Стоимость укладки выходит значительно меньше, так как исключаются множественные штробления по периметру помещения.
• Мобильность планировки. В любой момент, если появляется необходимость, можно перенести выключатель или розетку в другое место без усилий.
• Доступность. При неисправности замена неработающего элемента или узла производится без затруднений.

Недостатки заключаются в следующем:

• Внешний вид. Далеко не каждому понравятся линии проводов, проложенные по дому, за исключением заранее задуманных дизайнерских решений.
• Пожарная безопасность. Если проводка находится под присмотром, то она может быть заменена очень быстро. Главное — быть внимательными и не допустить ее повреждения. К тому же пожарная безопасность в деревянных домах требует от хозяев особой бдительности.

Провод ШВВП

Шнур-провод ШВВП предназначен для подключения бытовой техники и приборов к электрической сети. Главная его функция — это шнур присоединения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена из обычного винила, из того же материала выполнен изоляционный слой каждой токоведущей жилы. Проводники тока многопроволочные, медные с площадью сечения от 0.5 до 0.75 кв. мм., их количество две или три.

Изоляция шнура не имеет высокой прочности, поэтому при высоких нагрузках его лучше не применять. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил цветная. Температура эксплуатации от –25 до +70 °C.

Кроме подключения бытовых приборов небольшой мощности и изготовления простых удлинителей, шнур ШВВП часто используют в системах контроля и автоматизации для запитывания слаботочных цепей. Гибкость изделия очень важный параметр, который позволяет применять провод в разнообразных сферах. К тому же ШВВП устойчив к агрессивным средам и может выдерживать влажность воздуха до 98%, что делает его влагостойким.

Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него.

Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Общая информация об уличном кабеле

Провода, применяемые для передачи энергии вне здания, производят из алюминия и меди. Они состоят из одной толстой или нескольких тонких жил.

Проводники покрыты многослойной изоляцией. Такая конструкция придает кабелю требуемые гибкость и прочность.

Основные характеристики

Уличная линия электропередач нормально функционирует при температуре -60…+50 °С. Срок службы материалов, применяемых для прокладки вне помещения, превышает 10 лет. Токопроводящие жилы покрывают улучшенным изоляционным слоем. Такая защита помогает изделиям противостоять воздействию морозов, ультрафиолетовых лучей, осадков. Уличная проводка устойчива и к механическим повреждениям.

Требования

ГОСТ устанавливает строгие критерии, которым должен соответствовать уличный провод.

Для каждой марки разработаны свои стандарты:

Вид кабеля	ГОСТ
СИП	31946-2012
NYY	16442-80
АВБбШв	16442-80
ПВ	6323-79
ВВГ	16442-80
ПВС	7399-97
АПВ	6323-79

Прочность на разрыв должна составлять 60–90 Н на 1 кв. мм. Согласно ГОСТ, жилы жаропрочных проводов производят из медной проволоки, имеют сечение от 1,5 до 2,2 мм.

Верхний слой состоит из:

• полиэтилена;
• поливинилхлоридного пластиката;
• полимерных материалов, не содержащих галогенов.

Толщина жилы зависит от марки изделия и составляет 1,5–16 мм. Слои изоляции окрашивают в разные цвета. Тон зависит от порядкового номера оплетки.

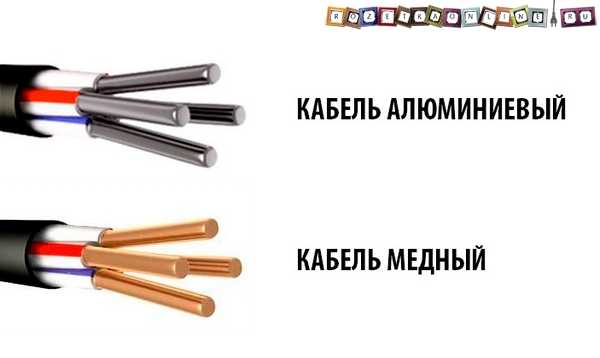

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

• пониженной ценой при сопоставлении с медными проводами для электропроводки;
• облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

• пониженная электропроводимость;
• окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
• срок службы не превышает 20-25 лет;
• повышенная ломкость;
• сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

• хорошая проводимость даже после образования пленки на поверхности;
• срок службы — до полувека;
• повышенная механическая прочность;
• монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Какой тип и марку проводника выбрать под розетку

При выборе провода нужно обратить внимание на тип, марку проводников. На строительном рынке сегодня можно встретить большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома

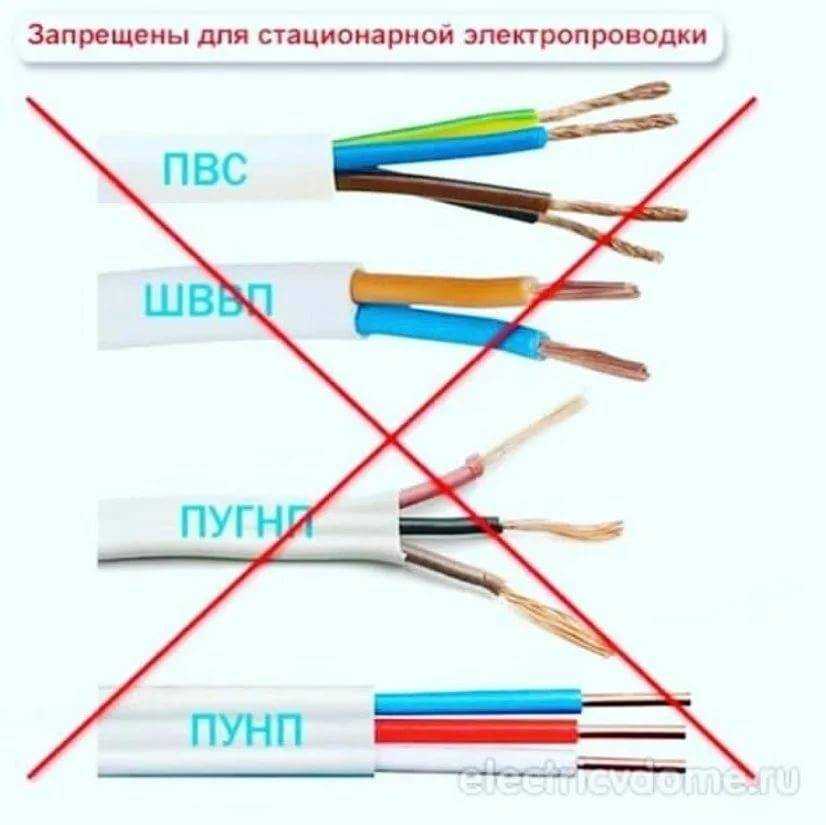

Не покупайте провод ПУНП (провод универсальный плоский) для монтажа розеток, безопаснее будут такие марки:

• ВВГ — кабель с двойной изоляцией на основе ПВХ, не имеет способности к самозатуханию. Подойдет для розеток.
• ВВГнг — провода, изолированные, ПВХ с двойной защитой, последнее в абвиатуре «нг» говорить, что у провода поливинилхлоридная изоляция препятствует горению. Рекомендуется использовать кабель в деревянных помещениях.
• ВВГнг-LS — в этом случае применяется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно применять в детских комната и учреждениях, при коротком замыкании дети не надышатся едким дымом.
• NYM — (N) немецкое качество (Y) изолированный ПВХ (M) монтажный кабель. Дорогой аналог ВВГнг от немецких разработчиков.

• Для стиральных машин, компьютеров и других приборов с небольшой мощностью подойдут провода для розеток ВВГ сечением 3*2,5 мм2. Цифра «3» обозначает количество проводов в обмотки.
• Для подсоединения электроприборов с высокой мощностью в трехфазной сети, духовой шкаф, насос, необходимо применять ВВГ 5*2.5 мм2.
• В деревянном доме подключать к розеткам рекомендуется ВВГнг 3*2.5 мм2.
• Существуют различные светильники и бра под розетки, в этом случае сечение и количество провода для розеток может быть 3*1.5 мм2.

Подробнее о подборе провода для розеток смотрите в этом видео:

Разновидности кабелей

Существуют разные модификации кабелей. Их классификация включает в себя группы, отличающиеся по назначению и структуре.

Для передачи информации

Для передачи информации используют такие кабели:

1. RG-6, RG-59, RG-58, РК75 — их называют «антенные». Жилы монолитные или пучковые, между слоями изоляции находится экранирующая оплетка. По ним передают сигналы высокой частоты и слабых токов.
2. Компьютерная витая пара — состоит из 4,8 попарно перевитых проводников. В зависимости от числа пар есть CAT1, CAT2 и CAT5e. Такое решение обеспечивает лучший прием-передачу сигнала. Внутри находится разрывная нить, она помогает легко разрезать наружную изоляцию. Отличаются такие кабели используемым экраном, он может быть из фольги, в виде медной оплетки.

Силовые

С помощью силовых электрокабелей выполняется прокладка наружной и внутренней проводки, они бывают таких видов:

1. ВВГ — позволяет передавать ток до 1000 В и 50 Гц. Сечение жилы от 1,5-240 мм². Провод надежно защищен внутренней и внешней изоляцией. Есть следующие модификации такого кабеля: АВВГ — алюминиевая жила; ВВГнг — негорящая изоляция; ВВГп — плоский и др.
2. NYM — европейский аналог отечественного ВВГ. Отличается более высокой надежностью и качеством. Имеет 2-3 медные многопроволочные жилы, выдерживает до 660 В, хорошо гнется (4 диаметра). Применяется для наружных и внутренних сетей, боится солнечного излучения.
3. КГ — вся изоляция из резины, поэтому кабель характеризуется высокой гибкостью. Рассчитан на 600 В и 400 Гц. С его помощью подключают сварочные аппараты, обогреватели и другое мощное оборудование.
4. ВББШв — состоит из 15 медных жил (одно или многопроволочных), сечением 1,52-240 мм². Изоляция из ПВХ, этим же материалом заполнены пустоты между жилами. Броня из металлических пластин делает кабель особо прочным, и он может работать при 1000 В.

Специализированные

Эти изделия применяются в условиях, отличающихся от стандартных такими параметрами, как температура, давление, влажность и т.д.:

1. ПНСВ — он не передает, а потребляет энергию. Применяют при создании системы «теплый пол».
2. ВПП — для подключения насосов, расположенных в скважинах.
3. РКГМ — для разных нагревательных устройств и т.п.

Маркировка электропроводки

При выборе материалов для обустройства наружной электросети далеко не последнее значение имеет марка провода для уличной проводки. Буквенные обозначения, применяемые в маркировке, имеют следующую расшифровку:

• 1-ая позиция – материал жилы. А – алюминий, АС – алюминий в свинцовой оплетке, АА – алюминий с алюминиевым покрытием. Медь – по умолчанию, поэтому в маркировке не выделяется отдельной буквой.
• 2-ая позиция – назначение. М – монтажный, К – контрольный, П – плоский, МГ – монтажный с гибкой жилой, Ш или П (У) – установочный.

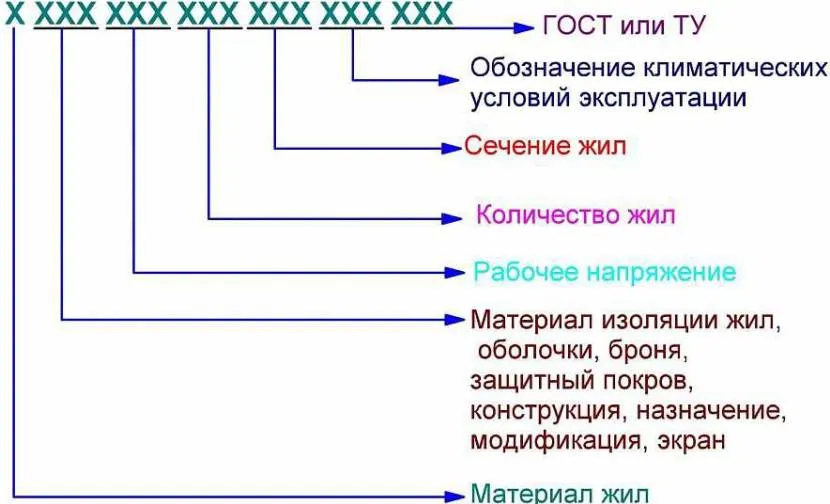

Схема маркировка кабеля Источник stroychik.ru

• 3-яя позиция – материал и тип изоляционной оболочки. П – полиэтилен, В и ВР – поливинилхлорид, НР – негорючая резина, К – капрон, С – стекловолокно, Ш – шелк полиамидный, МЭ – эмаль, Н – не поддерживающая горение, Л – лакировка, Ф – металл, Б – бронированная.
• 4-ая позиция – особенности конструкции. Г – гибкий, О – оплетка, Т – для внутри трубного монтажа, Б – бронированная лентой, К – бронированная круглой лентой, П – плоская.

Рядом с буквенной маркировкой могут находиться 3 цифровых обозначения. Первое из них показывает число жил (отсутствие означает монолитную структуру), последующее – площадь сечения, завершающее – номинал напряжения.

Варианты прокладки кабеля и их особенности

Существует 3 основных способа, как протянуть кабель на даче или придомовом участке частного дома – это прокладка по воздуху на улице, монтаж по фасаду сооружения и закапывание в грунт. Каждый вариант имеет свои плюсы, минусы и особенности применения:

Воздушный. Для проведения линии по воздуху чаще всего применяется СИП-кабель, реже ВВСГ. Оболочка провода выполнена из полиэтилена сшитого типа, и не разрушается под действием солнечного света, ветра и перепадов температуры. Первый тип кабеля имеет алюминиевые жилы, второй медные.

Преимущества способа – большая скорость монтажа, удобство осмотра и обслуживания. Недостаток – влияние на оформление территории, необходимость применения прочного и стойкого к внешним факторам проводника, а иногда и обязательной прокладки стального монтажного троса.

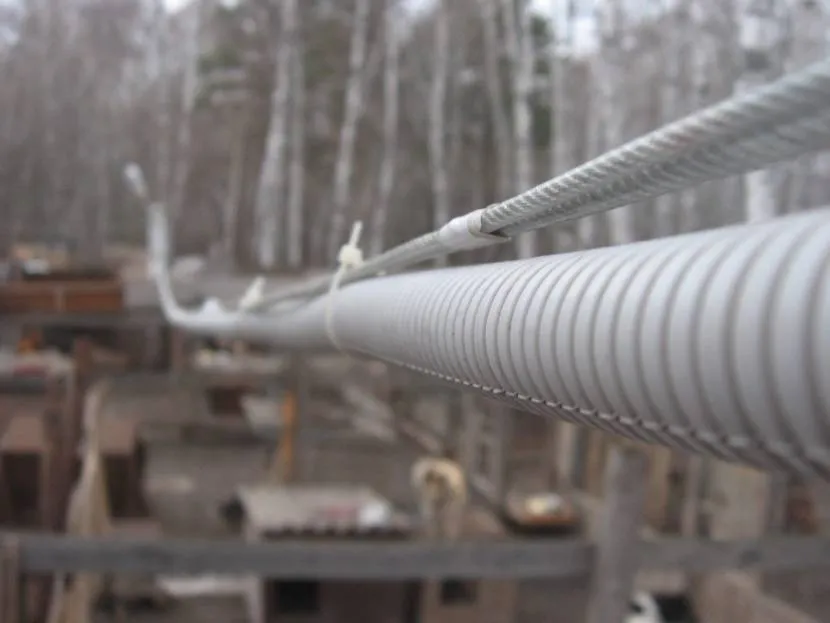

Воздушная проводка кабеля на монтажном тросике в защитной гофре Источник samelectrik.ru

По фасаду. Способ используется, когда необходимо подключить оборудование, размещенное на внешних стенах – чаще всего светильника. Однако для прокладки сети не обязательно применять прочный самонесущий кабель. Так как он не будет свободно свисать на воздухе, а опираться на фасад.

При этом защита от разрушения такому проводнику все понадобится. Поэтому для укладки применяется защитная гофра на базе полиамида или металла. Материалы также должны обладать стойкостью к солнечному свету и перепадам температуры.

Подземный.

Метод подходит, когда требуется провести электросеть на достаточно большое расстояние. Отличается следующим рядом плюсов:

1. Не подвергается воздействию УФ-излучения и ветра.
2. Не влияет на оформление территории.
3. Не мешает эксплуатации участка.

При этом имеет и некоторые минусы:

1. Высока вероятность повреждения под давление грунта, сдвига слоев.
2. Линия также может быть задета при разработке почвы на участке – копании колодца, траншеи под фундамент и т. д.
3. Воздействие биологических факторов – повреждения грызунами.
4. Намокание в следствие подъема грунтовых или паводковых вод.

Разновидности электрических проводов и шнуров

Есть большое количество разных проводов и шнуров, но в быту чаще всего используются только несколько из них.

ПБПП

Цельнолитая медная жила, окружена ПВХ-изоляцией. Сечение 1,5-6,0 мм². Это плоский кабель, выдерживает температуру -15…+50°C, напряжение до 250 В. С его помощью подключают розетки, светильники в доме, офисе и т.д.

ППВ и АПВ

ППВ — плоский провод с медными однопроволочными жилами, защищенными ПВХ-изоляцией и перемычками между ними. Имеют 2-3 проводника сечением 0,75-6 мм². Выдерживает высокую влажность и напряжение до 450 В. Применяют для прокладки силовых линий, подключения осветительных приборов.

АПВ — одножильный алюминиевый провод. Если жила однопроволочная, то ее сечение 2,5-16 мм², многопроволочная — 25-95 мм². Отличается высокой влагостойкостью, устойчивостью к нагрузкам и прочностью.

ПВС

С помощью этого провода чаще всего подключают бытовую технику и освещение. Состоит он из 2-5 медных пучковых жил. Каждая из них покрыта изоляцией, и все они помещены в защитный кожух. Провод имеет плотную структуру, сечение 0,75-16 мм². Отличается высокой гибкостью и устойчивостью к нагрузкам. Его нельзя укладывать в грунт и использовать на открытом воздухе.

ШВВП

Это также шнур-провод. Применяется для подключения к электросети разных бытовых электроприборов небольшой мощности. Изоляция из ПВХ, она недостаточно прочная, поэтому при больших нагрузках такой шнур не используют. Состоит из 2-3 многопроволочных медных жил сечением 0,5-0,75 мм². Имеет высокую влагостойкость, выдерживает температуру -25…+70°C.

Рассмотрим несколько вариантов отрытой проводки на примерах

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей.

К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Укладка проводки в коробе имеет неоспоримые преимущества:

• Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
• Провода в коробе можно использовать без внешней оболочки — опять же, экономия.

Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-121045-6’, blockId: ‘R-A-121045-6’ }) }) МЕДЬ ИЛИ АЛЮМИНИЙ

Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 «В зданиях следует применять кабели и провода с медными жилами»

СП 31-110-2003, п. 14.3 «Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

Так было до 2017 года, пока не вышел знаменитый приказ Министерства энергетики №968, после правила изменились.

ОБЯЗАТЕЛЬНО ЧИТАЙТЕ НАШУ НОВУЮ СТАТЬЮ — «Можно ли сейчас использовать Алюминиевые провода и кабели в элекропроводке квартир»

Рекомендация по выбору кабелей

Для внутриквартирной проводки (линии освещения, подключение розеток) целесообразно использовать следующие марки кабельной продукции. Это не единственные варианты, хотя и самые применяемые.

ВВГ

Для проводки скрытым способом – отличный выбор. Внешняя и внутренняя изоляция – винил, гибкость достаточная (см. расшифровку маркировки выше).

Если первая литера «А», то жилы из алюминия (АВВГ)

Такая продукция пользуется меньшим спросом, поэтому продавцы нередко ее позиционируют как абсолютно идентичную медному кабелю и рекомендуют покупателям, при этом акцентируя внимание на более низкой цене. О разнице материалов жил уже сказано, и это нужно учитывать.

NYM

Импортный аналог ВВГ. Основная разница лишь в цене – кабель немецкого производства стоит дороже. Можно добавить, что он более гибкий, но для внутриквартирной проводки небольшое отличие по данному параметру не принципиально.

«Лапша» используется не так часто. В основном, при переустановке розетки на другое место.

ПВС

Проводники многожильные. В основном провод ПВС используется для присоединения к линии бытовых и осветительных приборов стационарной установки, подключения розеток, самостоятельного изготовления переносок (удлинителей).

ВББШв – бронированный

Повышенная защита от механических повреждений обеспечивается лентами, которыми провода обматываются перед нанесением основного слоя изоляции. Токоведущие жилы из меди, отдельно изолированные ПВХ, количество – 1-5 штук, состоящие из одной или нескольких проволочек. Одножильные используются при передаче постоянного тока.

Для использование кабеля есть одно ограничение – не рекомендуется монтаж без защиты от ультрафиолета. Применяются следующие его типы:

• АВББШв – с жилами из алюминия;
• ВББШвнг – при чрезмерном нагревании изоляция не горит, а тлеет;
• ВББШвнг-LS – минимум дыма и газов при тлении.

ПРОВОДА ИЛИ КАБЕЛИ?

Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаются кабелями, проводами подключаеется либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.

Преимущества и недостатки ПНД труб

Преимуществ у труб ПНД существенно больше, чем недостатков. К ним можно отнести:

• доступную стоимость изделий;
• износостойкость и долговечность. Гофра для подземной прокладки кабеля может служить не менее 50 лет, что даже больше, чем в случае с металлическими изделиями;
• установка таких труб достаточно проста и занимает немного времени. Монтаж ПНД труб может быть проведен даже при отсутствии опыта и навыков в данном вопросе, если тщательно изучить рекомендации специалистов. Опытные в этой сфере люди отмечают, что на установку ПНД труб уходит меньше времени, чем на сваривание элементов трубопровода из металла, при этом стыки получаются даже более надежными — все дело в монолитности конструкции;
• в материале изготовления нет опасных для организма человека и окружающей среды веществ;
• трубы ПНД не подвержены коррозии — структура материала десятилетиями остается неизменной;
• внутренняя поверхность труб, как и в случае с полипропиленовыми изделиями, полностью гладкая — это удобно при прокладке кабеля;
• материал изготовления очень устойчив к щелочам, кислотам, поэтому использовать такие трубы можно в разных сферах;
• материал характеризуется гибкостью, что упрощает прокладку кабеля под землей и использование изделия с другими целями. Трубы легко изгибать и не бояться ее разрыва;
• небольшой вес изделия позволяет обходиться без использования специальной тяжелой техники — любые задачи можно выполнить вручную;
• в случае замерзания разрыва стенок не случится благодаря высокой эластичности.

Среди недостатков можно выделить следующие:

• трубы ПНД нельзя использовать на открытой местности — больше они подходят для прокладки кабеля в траншее. Если не учитывать эту рекомендацию, можно столкнуться с достаточно быстрым разрушением материала, поскольку полиэтилен не устойчив к воздействию УФ-лучей;
• материал отрицательно реагирует на слишком высокую температуру, поэтому его не используют для горячего водоснабжения. Допустимая рабочая температура — 45 градусов;
• не слишком высокая прочность — изделие может быть повреждено острыми предметами.

Несмотря на определенные недостатки, ПНД трубы пользуются большой популярностью — и вот почему:

1. Обеспечение надежной защиты кабелей, при этом риск поражения током даже в случае повреждения изоляции очень низок.
2. Благодаря своей конструкции протяжка кабелей очень проста.
3. Продукция из полиэтилена, в отличие от коробов из металла, более удобна в ходе транспортировки, при этом ей не страшна ржавчина.
4. Материал не проводит электрический ток, поэтому дополнительная защита не требуется.

Провода для электропроводки в квартире и в доме: типы (медные, витые) и значение цветов

Давайте разберемся, как выбрать провод для электропроводки:

• Наиболее распространенный кабель для монтажа внутри помещений – это ВВГ (с однопроволочной жилой). Он бывает круглый или плоский, делится на несколько разновидностей.
• ВВГнг – негорючий, при скручивании в пучки не распространяет горение. ВВГнг-LS – не горит, не выделяет дым.
• Характеристики NYM (с однопроволочной жилой) такие же, как у ВВГнг, только между жилами проложен наполнитель для придания кабелю округлой формы.
• ПВС (с многопроволочной жилой) бывает только круглым. От предыдущих типов кабеля отличается более высокой гибкостью.
• ШВВП (с многопроволочной жилой) бывает только плоским. Максимальное сечение ШВВП – 0,75 мм². Благодаря маленькому сечению провод используется только для подводки к слабомощным приборам (освещение, телевизор, компьютер). Для подключения стиральных машин, электроплит ШВВП не подходит.

Все перечисленные кабеля можно использовать для скрытой и открытой проводки. Характеристики токопроводящей жилы у всех этих видов практически одинаковы. Тогда от чего же зависит выбор провода для электропроводки? Кабель для монтажа скрытой проводки выбирается исходя только из того, каким видом вам будет удобнее монтировать проводку, жестким или гибким. Гибкие – ШВВП и ПВС. Жесткие – ВВГ и NYM. Если речь идет об открытой проводке, можно ориентироваться на цвет кабеля. Например, ВВГ бывают только черного цвета; NYM – серого; ПВС – белого, оранжевого, реже – черного; ШВВП выпускаются черного цвета. Если не получается подобрать кабель нужного цвета, можно проложить его в гофротрубе, выбор расцветок в этом случае больше.

Теперь рассмотрим, что означает цвет проводов в проводке:

• (N) Нулевой рабочий провод – голубой.
• (PE) Нулевой защитный провод – желто-зеленый.
• (PEN) Совмещенный нулевой провод – голубой с желто-зелеными полосами на концах.
• (L) Фазный проводник – коричневый, белый, черный, серый, красный, белый и еще несколько цветов.
