Ремонт и проверка коллекторных электродвигателей стиральных машин

Как проверить исправность

В сборке стиральной техники применяют только инверторные (прямоприводные) и коллекторные агрегаты. Чтобы определить их состояние и выявить возможную неполадку, стоит ознакомиться с процессом выполнения диагностики поэтапно. Сначала разберемся, как работают составные элементы «сердца» машинки:

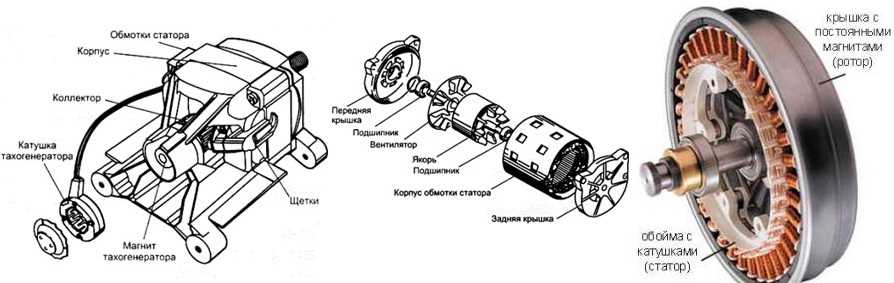

Статор — железные пластины, между которыми обмотки из меди. Эта деталь неподвижна, но заставляет ротор вращаться под взаимодействием его магнитного поля со своим.
Ротор состоит из коллектора, сердечника, обмотки. Элемент действует на щетки, передающие напряжение на коллектор.
На корпус установлен таходатчик. Он фиксирует скорость оборотов и передает информацию основному модулю. В результате модуль контролирует вращение в зависимости от выбранного режима стирки.

Асинхронный тип

Этот агрегат уже не ставят в современные стиралки, потому что уровень его КПД не высок. Имеет простую, но надежную конструкцию, поэтому редко выходит из строя. Провести домашнюю диагностику непросто, потому что механизм напрямую присоединен к барабану. Частыми причинами поломки являются износ подшипников, обрыв обмотки двигателя, нарушение изоляции.

Чтобы сделать диагностику, асинхронный агрегат извлекают из корпуса, предварительно отключив машинку от сети. Далее:

откручивают винты;
с помощью карандаша делают отметки, как должны располагаться крышки относительно корпуса;
выкручивают два болта, снимают вентилятор;
убирают крышки двигателя после откручивания винтов;
сначала осматривают ротор: если он оплавился или почернел, требуется замена запчасти;
мотор ломается при межвитковом замыкании в статоре (видно по выгоревшему лаку изоляции). Если при визуальном осмотре поломок не выявлено, то механизм проверяют мультиметром, который показывает целостность рабочей и пусковой обмоток. Когда прибор показывает даже минимальное сопротивление, это признак пробоя обмотки. В такой ситуации запчасть придется сдать в сервисный центр.

Прямоприводной тип

Самостоятельно обнаружить неисправность непросто. Рекомендуется воспользоваться системными тестами, если они поддерживаются конкретной моделью машины. При проверке на дисплее появляются коды, расшифровка которых поможет идентифицировать поломку и понять, пригодится ли помощь мастера сервисного центра.

Если нужно вынуть мотор для детального осмотра, то схема этой процедуры будет выглядеть так:

Отключить прибор от источника питания.
По периметру корпуса выкрутить болты, снять заднюю крышку.
Выкрутить винты под ротором, которые удерживают проводку.
Вынуть центральный болт, на котором держится ротор. Чтобы последний не двигался, придерживать рукой при откручивании болта.
Убрать сборку ротора. За ней — статорная сборка на 6 болтах.
Крепления открутить от статора, отсоединить разъемы проводки.
После этого провести осмотр на предмет неисправностей по примеру асинхронного механизма.

Коллекторный вид

Двигатель центрифуги стиральной машины-полуавтомата или автомата функционирует на ременной передаче с барабаном, легко вынимается из корпуса. Ставится на агрегаты «Аристон» (Ariston), «Индезит» (Indesit), «Самсунг» (Samsung), «Занусси» (Zanussi), «Атлант. Для диагностики используется следующая схема:

Открутить заднюю/переднюю стенку (зависит от модификации стиральной машинки).

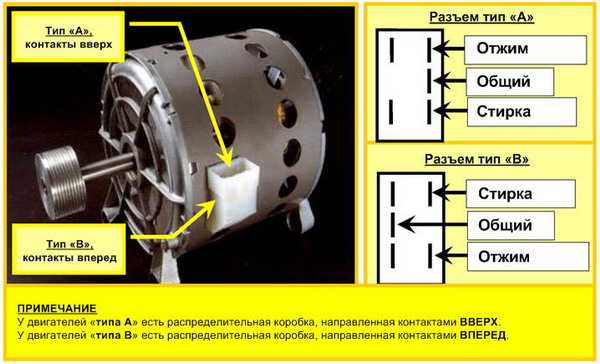

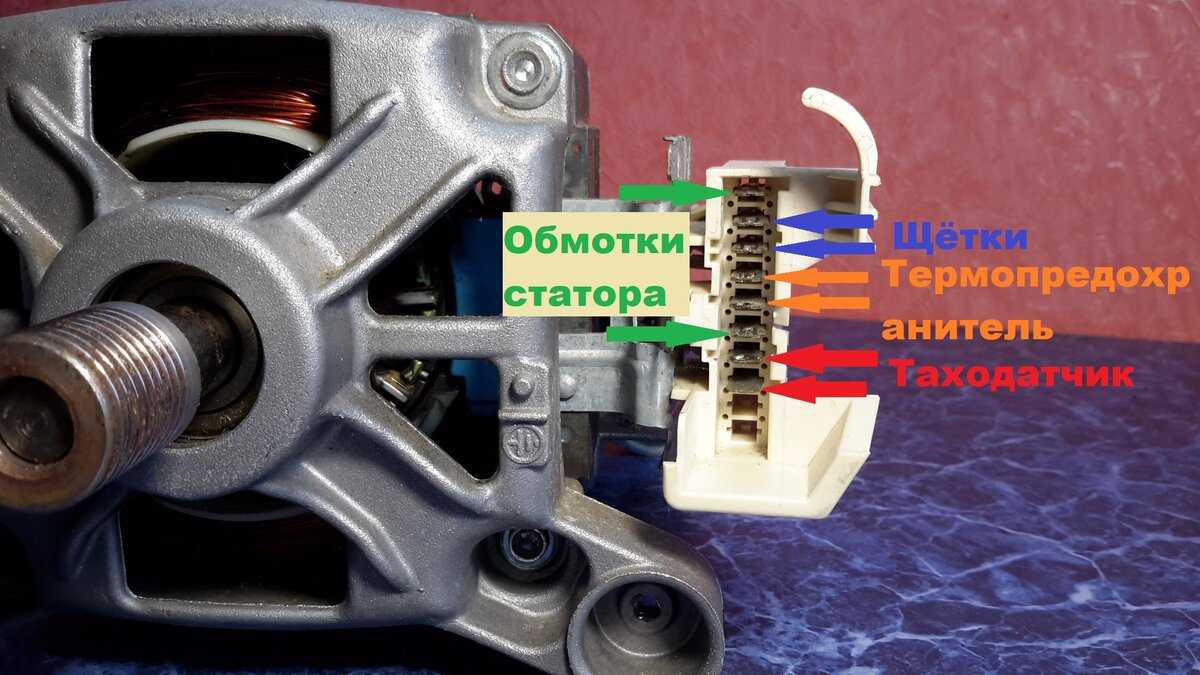

Из-под бака вынуть мотор. Электрическая составляющая агрегата на клеммах, которые легко размыкаются.

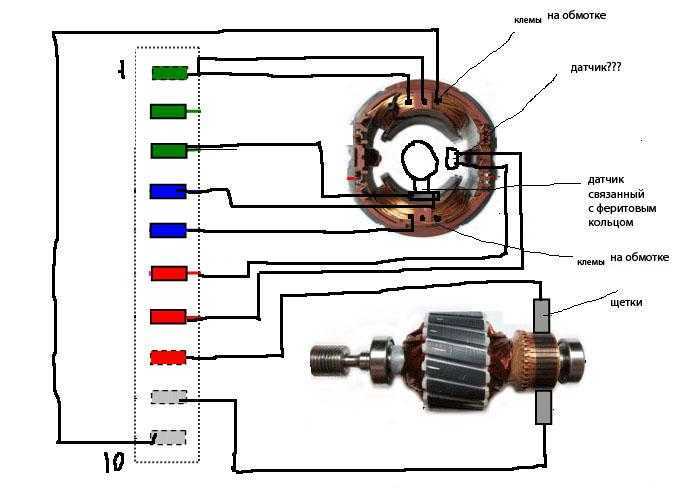

Теперь нужно последовательно соединить ротор и статор, а потом дать напряжение в 220 В на концы. Если агрегат работает, а автоматический трансформатор слабо нагревается, это говорит об отсутствии неполадок.
Для диагностики применяют автотрансформатор с мощностью больше 0,5 кВт. Если сделать запитку посредством статорной и роторной обмотки, то процедура будет безопаснее (контроль частоты оборотов).

Двигатель — главный составной элемент стиральной машины, поэтому к его проверке следует отнестись серьезно. Если диагностику выполнить неправильно, это повлечет за собой полную замену механизма. При обнаружении поломки лучше обратиться за помощью в сервисный центр.

Плохо

Интересно
1

Супер
1

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Виды двигателей и причины их поломки

В стиральных машинах используются три типа моторов. Это:

Асинхронный. Применялся в стиралках старого образца.
Коллекторный. Устанавливается во всех стиральных машинках.
Инверторный. Используется только в самых современных моделях.

Инверторный или прямоприводной электродвигатель проверить сложнее всего – за счет особенностей сборки. Система с таким приводом оснащена самодиагностикой, которая при неисправности мотора выдаст код ошибки на дисплей. Если этого не случилось, тогда вы сможете самостоятельно осмотреть прибор.

Строение асинхронного и коллекторного двигателей похоже. Для их проверки также понадобится разобрать СМ и вытащить мотор. В коллекторных чаще всего возникают неполадки:

С щетками. Мягкий графитовый материал со временем стирается, особенно если вы часто перегружали машину.
С ламелями. Вследствие замыкания в сети или перенапряжения ламели на коллекторе отслаиваются.
С обмотками. В обмотках статора и ротора могли возникнуть межвитковое замыкание или обрыв.

Поэтому, если двигатель на вашей машине не включается, приступайте к разборке и осмотру.

Инверторный тип

Прямоприводные моторы можно встретить на моделях СМА LG и «Самсунг».

Вы можете самостоятельно снять инверторный двигатель для осмотра, но отремонтировать, если он неисправен, своими руками невозможно.

Отключив машину от питания, выкрутите все болты по периметру задней панели.
Чтобы снять ротор двигателя, открутите винты, крепящие проводку мотора.
Удерживая ротор в неподвижном положении, выкрутите центральный болт.
Сняв сборку ротора, открутите болты по периметру сборки статора.
Сняв статор, отсоедините его проводку.

При осмотре вы обнаружили подгоревшие части? Обратитесь в сервисный центр. Если нужно заменить обмотку двигателя, проще будет купить новый.

Коллекторный тип

Этот тип используется в стиральных машинах марок «Индезит», «Канди», «Самсунг», «Аристон», «Веко», «Электролюкс».

Чтобы проверить коллекторный двигатель стиралки, нужно к нему подобраться:

Сняв заднюю панель, под баком вы обнаружите двигатель.
Запомните или сфотографируйте расположение проводки и отсоедините ее от мотора.

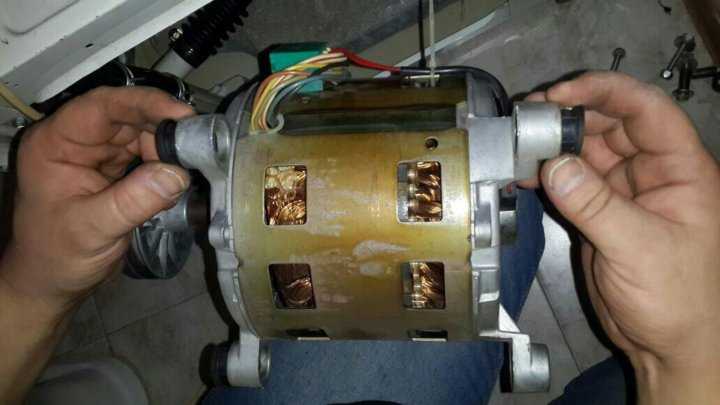

Выкрутите болты крепления, достаньте мотор из корпуса.

Щетки

Щетки трутся о ротор, поэтому изнашиваются. Тогда теряется контакт, и цепь двигателя обрывается. При этом мотор начинает терять мощность, работать рывками, то запускаться, то останавливаться.

Если при подключении мотора к сети вы заметите искрение, это может говорить о проблемах со щетками или ламелями. Способы проверки двигателя мы описывали в предыдущих статьях.

По бокам корпуса вы найдете выступающие элементы – щетки.
Открутите их крепежный элемент и вытащите из корпуса.
Если они стерлись, проведите замену в обратном порядке.

Даже если одна щетка стерлась больше, чем другая, поменять нужно обе детали. Иначе это приведет к неравномерному воздействию на ротор и проблемам в работе.

Ламели

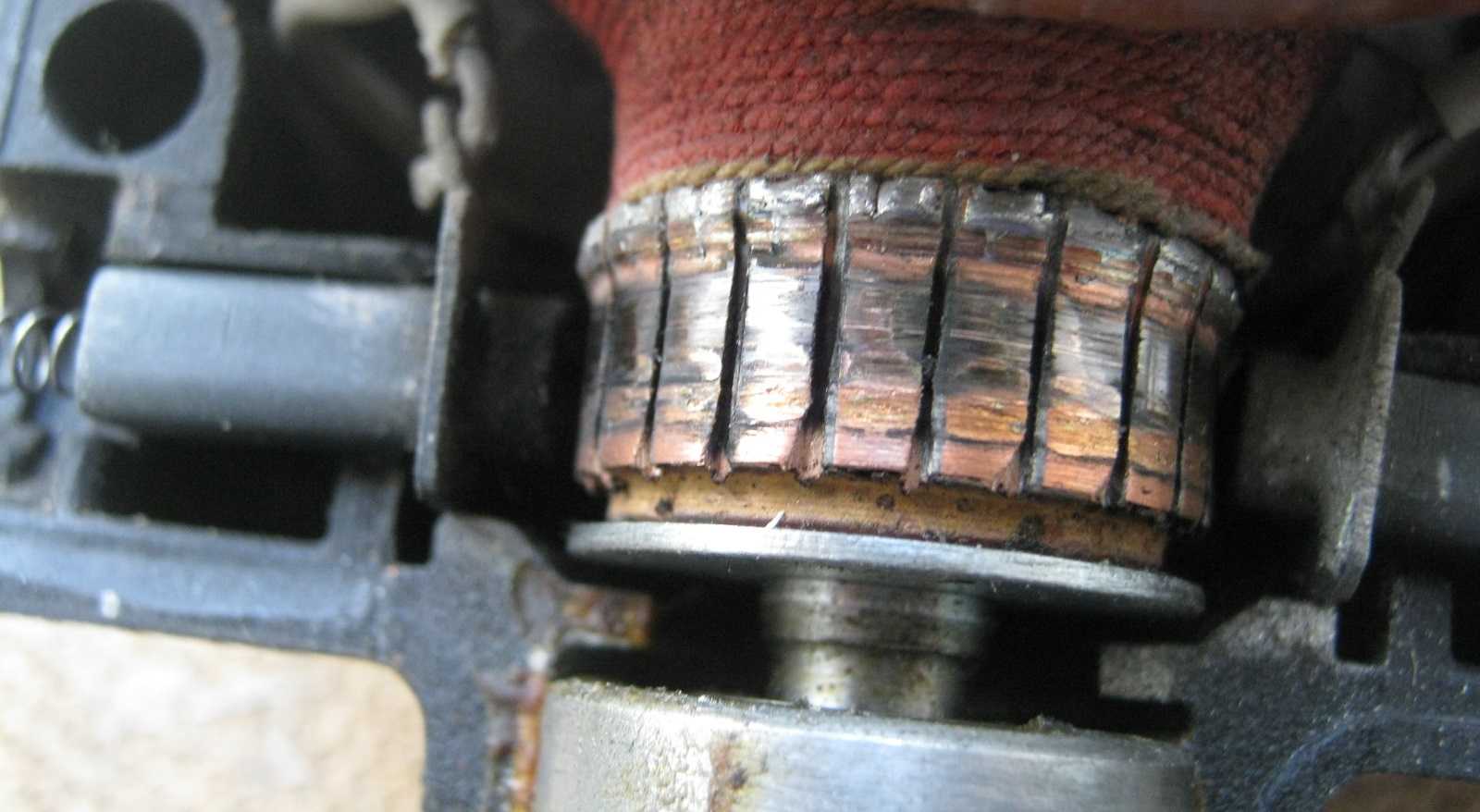

При длительной эксплуатации щетки протирают в ламелях коллектора впадины. Также ламель может отслоиться, потому что замкнул или заклинил ротор. Понять это вы сможете во время визуального осмотра. Если наблюдаются заусенцы, неровности, якорь снимается и устанавливается на токарный станок для проточки.

Промежутки между ламелями зачищаются. Чтобы их проверить, прозвоните промежутки Омметром. Если прибор покажет короткое замыкание, значит, зачистить нужно сильнее.

Определить неисправность ламелей можно, прокручивая ротор. Сильный шум говорит о поломке.

Подшипники

Износ подшипников двигателя приводит к трению между статором и ротором. Осмотрите ротор: если он начал изнашиваться, его нужно заменить вместе с подшипниками. При прокручивании ротор будет вращаться неравномерно, издавая царапающие звуки.

Чтобы снять подшипник с мотора, понадобится специальный съемник. Выбирают его в зависимости от размера подшипника. Устанавливая съемник, делайте упор на внутреннее кольцо.

Чтобы насадить подшипник на вал, можно нагреть его паяльной лампой. После остывания он четко сядет на место.

Обмотки

При замыкании или обрыве обмоток статора и ротора двигатель теряет мощность, гудит, но не крутит. Если мотор перегревается и срабатывает термостат, то стиральная машина не будет работать, стирка не запустится.

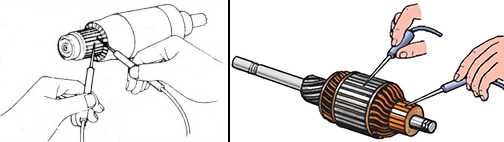

Проверка обмоток проводится мультиметром – прозвоните проводки и ламели. Заново установить обмотку при неисправности своими руками невозможно. Поэтому проще заменить двигатель СМ.

Теперь вы знаете, что проверять, если двигатель не запускается. Эксплуатируйте машину по инструкции, тогда все ее детали прослужат намного дольше.

Виды двигателей стиральных машин

Стиральные машины автомат, которые сегодня стоят в домах потребителей, могут иметь один из трех видов электродвигателей:

Асинхронный, использовался в старых моделях. Простая конструкция, состоящая из стартера и ротора, имеет низкую себестоимость, работает тихо. Но из-за больших габаритов и невысокого КПД в современных машинах, этот мотор не применяется;
Коллекторный, именно этот вид используется в большинстве современных моделях автоматов. Ременная передача вращения от двигателя к барабану. По сравнению с предыдущим видом, имеет меньшие размеры, высокую скорость работы и независим от частоты электрической сети. Основные элементы конструкции: стартер, ротор, тахогенератор, электрощетки. Очень часто ремонт такого двигателя можно произвести самостоятельно;
Бесколлекторный или мотор с прямым приводом. Яркий пример современных стиральных машин с этим типом двигателя – модельный ряд LG. Соединен с барабаном напрямую, без ремня. Такой двигатель является трехфазным, коллектор – многополюсным, а ротор на постоянных магнитах. Имеет схожее строение с асинхронным, но меньше по размеру, с высоким КПД, отсюда и дорогая стоимость таких аппаратов.

Типы двигателей

В стиральных машинах чаще всего применяются следующие типы двигателей:

Рассмотрим каждый вид двигателя подробнее, и как проверить его исправность.

Асинхронный двигатель

Этот двигатель в стиральных машинах применялся ранее. Он имеет не высокий КПД и поэтому в современных машинах почти не используется. По сравнению с современными электромоторами он является самым простым и надежным, поэтому ломается, гораздо реже, чем двигатели других типов.

Проверить исправность двигателя этого типа в домашних условиях довольно сложно. Он напрямую соединен с барабаном. Но если все-таки, удастся подобраться к нему, то надо знать что, чаще всего движок ломается по причине износа подшипников. Их в электромоторе два.

При их помощи вращается вал ротора. Также встречается, но реже, обрыв обмоток. При неправильном хранении и эксплуатации стиральной машины, можно встретить такой дефект двигателя, как нарушение изоляции его обмоток.

Первым делом, что надо сделать, произвести визуальный осмотр. Это касается всех типов двигателей

Надо обратить внимание на целостность краски на корпусе двигателя. Ее отсутствие в некоторых местах, может свидетельствовать о чрезмерном нагреве мотора

Визуальный осмотр двигателя лучше всего производить, разобрав его.

Порядок разборки асинхронного двигателя:

открутить винты;
сделать пометки рисками, расположение крышек относительно корпуса;
снять вентилятор, открутив два болта;
снять переднюю и заднюю крышку двигателя, предварительно открутив винты.

Необходимо осмотреть ротор. При осмотре можно выявить повреждения, связанные с оплавлением или его почернением. В этом случае ротор необходимо заменить. Далее осматривается статор. При осмотре можно обнаружить выгоревший изоляционный лак. Это может свидетельствовать о межвитковом замыкании. Обмотка в этом случае требует перемотки. Но лучше заменить деталь целиком.

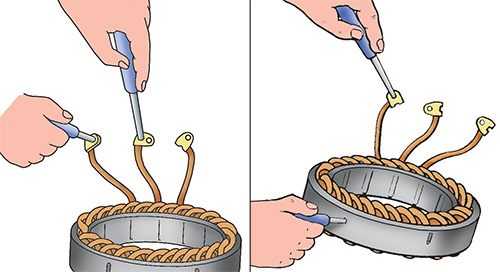

Если визуальный осмотр, ни каких результатов не принес, надо, используя мультиметр, убедиться в целостности обмоток. Проверки подлежат пусковая и рабочие обмотки. Асинхронный двигатель от старой стиральной машины имеет три вывода. Проверяются все обмотки между собой, а также с корпусом. Если прибор покажет, хоть какое-то сопротивление, значит, имеется пробой обмоток. В этом случае двигатель сдается в стационарный ремонт для перемотки обмоток. Это основные методы проверки асинхронного двигателя в домашних условиях.

Коллекторный двигатель

Электродвигатель часто используется в современных стиральных машинах. Он имеет ременную передачу с барабаном, и легко извлекается из агрегата, поэтому проверить исправность двигателя не представляет особого труда.

Двигатель следует извлечь из корпуса стиральной машины, предварительно открутив стенку корпуса. Обычно он расположен под баком. После извлечения мотора, ротор со статором соединяют последовательно.

Напряжение 220 Вольт подают на концы этой электрической цепи. Для безопасности в цепь последовательно следует включить нагрузочный элемент свыше 500 Ватт. Для этого в цепь последовательно включается ТЭН, или какой-нибудь мощный нагревательный элемент. Такое включение предотвратит двигатель от полного выхода из строя в случае замыкания обмоток.

Виды устройств для проверки

Кроме стандартного набора инструментов (пассатижи, набор отвёрток и ключей), потребуется электротехнический прибор, выполняющий «прозвонку» мотора.

Мультиметр

Раньше мультиметр именовался авометром – это был стрелочный прибор, измеряющий сопротивление, напряжение и силу тока. Сегодня стрелочные приборы почти полностью ушли с рынка – за исключением миниатюрных, современных версий, которые найти проблематично. Они уступили место цифровым собратьям, которые позволяют проверять диоды, конденсаторы, катушки индуктивности и обмотки, и даже исправность транзисторов.

Тестер

То же, что и мультиметр, но может быть изготовлен и самостоятельно – из любого стрелочного гальванометра. Для проведения измерений тестер переключается в режим замеров сопротивления (значения на секторе с обозначениями Ом и кОм).

Характеристики конденсаторов и их проверка

Для диагностики конденсатора потребуется специальный прибор – измеритель емкости. Иногда подобное измерение можно провести с помощью усовершенствованного мультиметра. Порядок действий следующий:

разрядить деталь (следует закоротить выводы конденсатора);
отсоединить любую из клемм;
выставить на мультиметре режим для измерения емкости;
прикоснуться щупами мультиметра к выводам конденсатора;
сравнить результаты на приборе с нормой.

Емкость конденсатора представляет собой энергию, которую устройство способно накопить внутри себя. Также параметр отражает и величину пусковых токов, свободно «проходящих» через прибор. Измеряется все это в фарадах с множественной приставкой, чаще «нано» или «микро». Как правило, встречаются номиналы в пределах 1-100 мкФ (μF). Если значение отклоняется от нормы, то деталь перестает работать, и электродвигатель на стиральной машине затормаживается.

Мультиметром замеряется и номинальное напряжение. Оно указывается на корпусе детали и отражает его ресурс:

400 В — около 10 тыс. часов;
450 В — до 5 тыс. часов;
500 В — до 1 тыс. часов.

Если конденсатор истратил свой ресурс или перегорел, то необходима его замена. Старый прибор выпаивается и меняется на новый аналог. После обновленная плата возвращается на место, машинка собирается и запускается на тест. Барабан завертелся? Тогда все сделано правильно.
